Как определить серию и типоразмер линейной каретки

Разберём настоящую каретку по фотографии

Для замены линейной каретки обычно присылают фотографию и один размер: «рельс примерно тридцатый». Начать с этого можно, но заказывать рано. У похожих корпусов отличаются длина, отверстия, высота сборки и внутреннее исполнение. Ошибка обнаруживается уже у разобранного станка: каретка приехала, а плиту закрепить не получается.

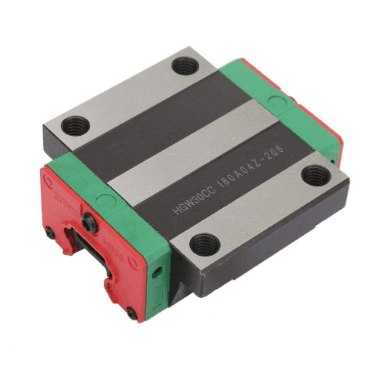

Возьмём фотографию с витрины MDrives. На корпусе читается HGW30CC. При этом сама карточка товара называется HGW25CCZAH. В разборе ниже мы определяем каретку, изображённую на фотографии; название карточки не переносим на образец. Это наглядная причина всегда сверять фото, маркировку и чертёж между собой.

На снимке видны боковые фланцы, четыре крепёжных отверстия и профильное отверстие под рельс. Этого достаточно, чтобы начать с семейства фланцевых кареток. Зелёные и красные торцевые детали помогают узнать характерный внешний вид, но цвет не определяет ни размер, ни производителя с достаточной надёжностью.

Здесь есть читаемая маркировка, поэтому её используем в первую очередь. Затем покажем, как проверить вывод размерами и что делать, если надпись стёрта. Физический образец мы не измеряли: численные размеры дальше взяты из чертежа HIWIN и служат контрольными значениями для обмера.

Что говорит надпись HGW30CC

Код удобнее разделить на группы: HG · W · 30 · C · C. По схеме обозначений HIWIN это шариковая серия HG, фланцевая форма W, типоразмер 30, стандартное нагрузочное исполнение C и крепление C — сверху или снизу. Обе последние буквы C нужны: они описывают разные признаки.

У каретки HGW30HC первая из этих двух букв меняется на H: это удлинённое исполнение повышенной грузоподъёмности. Последняя C по-прежнему относится к креплению. Не путайте её с классом точности: место символа в строке имеет значение.

Полная заказная запись может содержать ещё преднатяг, точность и защиту. Например, в условном обозначении HGW30CCZAH группа ZA задаёт средний преднатяг, а конечная H — класс точности High. Но дописывать ZAH к нашей фотографии нельзя: эти символы на ней не подтверждены. Их ищут на этикетке упаковки, в паспорте или исходной спецификации станка.

Соседнюю последовательность символов после основного кода также сохраняют на фотографии. Без схемы изготовителя нельзя превращать производственный номер в обозначение преднатяга. Если надпись плохо читается, снимите её при боковом освещении с двух ракурсов; не восстанавливайте буквы по памяти.

Проверяем форму и габариты по чертежу

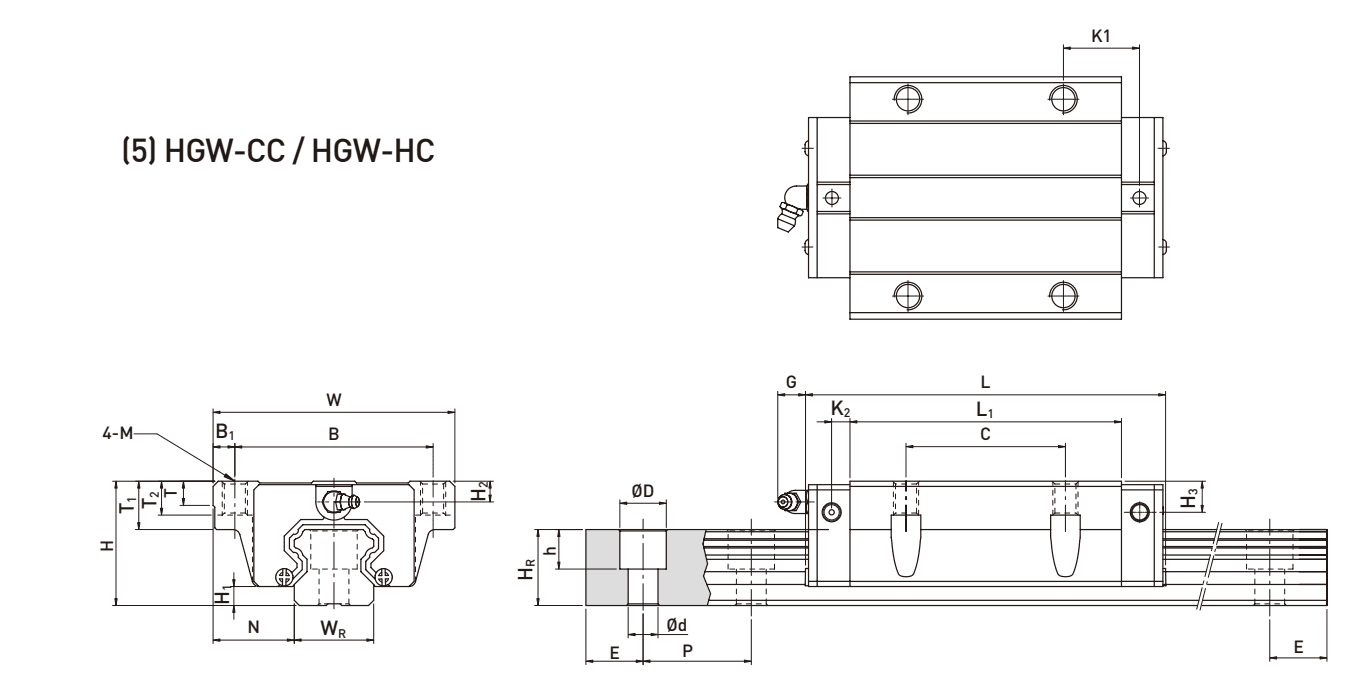

Для проверки используем схему HGW-CC/HGW-HC из каталога HIWIN G99TE22-2011, страница 41. Схема общая для нескольких размеров: сам по себе рисунок без строки таблицы ещё не определяет модель.

Открыть чертёж в полном размере.

Здесь обнаруживается ещё одна распространённая ошибка: у рассмотренного HGR30 ширина рельса по каталогу 28 мм. Типоразмер «30» — обозначение размерного ряда, а не обещание ровно 30 мм при измерении штангенциркулем. По одному этому измерению нельзя решать, что перед вами «нестандартный рельс».

С высотой ошибаются не реже. H = 42 мм — размер каретки в сборе с рельсом от его нижней базы. Высота снятого корпуса или расстояние от верха рельса до верха каретки — другие величины. Если доступа к нижней базе нет, так и запишите: «высота сборки не измерена», вместо приблизительного числа.

Общая длина также зависит от торцевой защиты. Дополнительные уплотнения и скребки увеличивают габарит; пресс-маслёнка может выступать за корпус. Поэтому вместе с L проверяют L₁ и крепёжные расстояния. Иначе длинную защиту легко принять за удлинённую каретку.

Если маркировка стёрта: исключаем похожие варианты

Представим, что надпись на фотографии не удалось прочитать. Сначала ширина фланцев и расстояния между отверстиями сужают круг, затем высота и длина подтверждают выбранную строку. Для нашего примера полезно сопоставить четыре варианта из каталога.

Если фактический обмер даёт ширину около 90 мм и шаги 72 × 52 мм, размеры 25 и 35 из этой таблицы не подходят. Но между HGW30CC и HGW30HC по этим признакам выбрать ещё нельзя: высота и отверстия совпадают. Отличить их помогает длина — 97,4 против 120,4 мм, а также L₁: 70 против 93 мм.

Это пример последовательной проверки, а не результаты измерения каретки со снимка. По фотографии без масштаба нельзя достоверно получить 90 или 97,4 мм: перспектива и ракурс меняют пропорции. Фотография с линейкой пригодна для предварительной оценки, но для крепления нужны записанные измерения.

Резьбу проверяют резьбомером или подходящим заведомо известным крепежом без усилия. Диаметр видимого отверстия на фотографии не равен диаметру резьбы. Межосевые расстояния тоже снимают аккуратно: для двух одинаковых отверстий расстояние между одноимёнными краями соответствует расстоянию между центрами. Если отверстия разные, этот приём уже требует поправки.

Сочетание нескольких размеров позволяет определить вероятную геометрическую модель. Преднатяг и класс точности так не восстанавливаются: корпуса разных исполнений могут иметь одинаковые номинальные размеры. Проверка штангенциркулем не заменяет заводские измерения в микронах.

Как отличить соседние семейства

Широкие боковые фланцы нашего образца соответствуют HGW. У HGH корпус компактнее по ширине и имеет другую компоновку крепления; у HGL понижена высота сборки. MGN и MGW относятся к миниатюрным направляющим. Число после букв не делает эти семейства совместимыми между собой.

Есть и более похожие варианты: шариковые HG/QH и роликовые RG могут быть близки по наружным размерам. Их нельзя различать только по зелёному торцу или числу отверстий. Проверяют полный код и профиль рельса, а при отсутствии документов передают поставщику фотографии доступных дорожек. Разбирать каретку ради определения тел качения обычно не требуется.

Размер и форму удалось установить — теперь стоит проверить, подходит ли сама серия под задачу. Разница в нагрузке и жёсткости разобрана на цифрах в статье о шариковых и роликовых направляющих.

Что ещё нужно знать перед заказом замены

Результат нашего разбора: на фотографии читается HGW30CC; вид корпуса соответствует фланцевому исполнению. По каталогу для этой модели ожидаются W = 90 мм, H = 42 мм, L = 97,4 мм и крепление 72 × 52 мм. До заказа эти значения сверяют на реальном образце. Преднатяг, точность и дополнительные уплотнения пока не установлены.

Логотип и правдоподобная маркировка сами по себе не подтверждают происхождение изделия. Для этого нужны документы поставки и прослеживаемость. Точно так же название товара в интернет-магазине не доказывает, что фотография показывает именно это исполнение.

При замене одной каретки осмотрите рельс: выкрашивание дорожек, коррозия и вмятины останутся под новым блоком. Запишите его маркировку и сфотографируйте профиль с торца. Возможность раздельной замены зависит от исполнения: у HIWIN есть взаимозаменяемые изделия и подобранные комплекты. Совпадение серии и размера — необходимая часть проверки, но состояние рельса и требования оси тоже учитывают.

Не проверяйте совместимость силой. Если для осмотра приходится снимать каретку, используйте подходящую транспортную вставку и порядок изготовителя: удерживающие элементы конкретной серии не повод рисковать дорожками и телами качения. Большую часть размеров можно снять на установленном узле.

Для заявки удобна такая запись: «На корпусе HGW30CC. Измерены W, L, L₁, B и C — значения приложены. Рельс и его маркировка на отдельных фото. Преднатяг и точность неизвестны. Нужна проверка замены одной каретки на существующей оси». К ней приложите общий вид станочного узла, фото маркировки, вид сверху, торец и боковую поверхность. Если есть упаковка или паспорт, добавьте их этикетку.

С этим набором можно обсуждать конкретную замену, а не подбирать каретку по цвету. Базовые требования к комплекту собраны в обзоре линейных направляющих, а связанные посадки — в статье о составе оси перемещения ЧПУ.
