Комплектующие ЧПУ: что указать в заявке на подбор

Для замены известной детали обычно достаточно её полного обозначения и чертежа. Когда маркировка потеряна или нужен новый осевой комплект, поставщику приходится восстанавливать устройство узла и условия работы. Размеры, нагрузки и сведения о приводе помогают подобрать детали, которые можно установить вместе.

Начинать заявку удобнее с описания задачи: ремонт без переделки станка, замена с изменением креплений или проектирование новой оси. Эти варианты допускают разные решения. При ремонте важна установка на существующие места, при модернизации можно изменить передачу, но придётся пересчитать движение и настройку управления.

Сначала опишите неисправность или требуемое движение

При ремонте указывают, что произошло: появился зазор при реверсе, заклинила гайка, перегрелся двигатель, разрушилась кабельная цепь. Полезно описать, в каком положении и режиме проявляется неисправность. Это помогает отличить повреждённую деталь от причины, которая продолжит действовать после замены.

Например, потеря движения может возникать в гайке ШВП, подшипниковой опоре, муфте или креплении. Если отправить только диаметр винта, предложение будет касаться винта, хотя неисправная опора останется на станке. Фотография собранного узла показывает, через какие детали передаётся усилие.

Для новой оси задают рабочий ход, массу перемещаемых частей, ориентацию, рабочую и максимальную скорости, ускорение. Указывают внешнюю силу и место её приложения. Для фрезерной оси это сила резания, для вертикальной — также вес поднимаемого узла. Если сила ещё не рассчитана, её не подменяют произвольным запасом двигателя: сначала определяют режим работы.

Какие сведения нужны о механике

У ШВП записывают полный код, диаметр винта, ход за оборот, длину, исполнение гайки и обработку концов. Ход за оборот определяет перемещение стола при вращении винта. У многозаходной резьбы он отличается от расстояния между соседними витками, поэтому измерение шага резьбы не даёт всех данных для замены.

Если требуется сохранить существующие скорость и настройку оси, в заявке прямо указывают сохранение хода за оборот. В реконструируемом приводе другой ход возможен, но тогда меняются обороты, потребный момент и масштаб перемещения в ЧПУ.

Класс точности и зазор или предварительный натяг гайки записывают раздельно. Погрешность хода влияет на расстояние между позициями. Зазор проявляется при смене направления нагрузки. Преднатяг повышает контактную жёсткость и уменьшает свободное осевое движение, одновременно увеличивая сопротивление вращению.

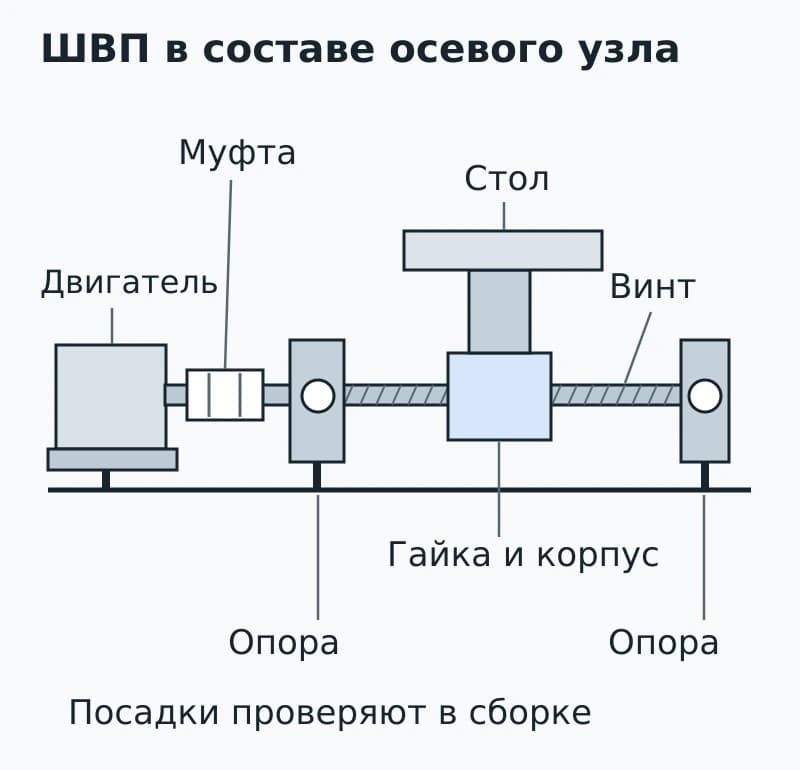

Опоры, корпус гайки и муфту рассматривают вместе с винтом. В расчёте жёсткости THK отдельно учитывает винт, гайку, опорные подшипники и их крепления.[1] Поэтому в заявку прикладывают сборочную схему и чертежи посадок. Замена одной гайки не устранит податливость её тонкого кронштейна.

Для направляющих нужны маркировки рельса и каретки, их исполнение, длина рельса, число кареток и схема расположения. На эскизе показывают межрельсовую базу и расстояния между каретками. Установка тех же кареток на более узкую базу изменяет их нагрузку от опрокидывающего момента.

Для рейки с шестернёй указывают модуль, тип зубьев, размеры, способ крепления и параметры шестерни. При косых зубьях важно направление наклона. Фотографию прикладывают вместе с размерами: она помогает увидеть конструкцию, но не определяет модуль и посадку.

Привод подбирают вместе с передачей

В заявке на двигатель указывают его полную модель, имеющийся драйвер или сервоусилитель, питание и способ управления. Совпадение фланца позволяет закрепить двигатель, но его вал, датчик и электрические параметры тоже должны подходить.

Рабочий момент нужен на соответствующих оборотах. Для оценки разгона добавляют массы, инерции и ускорение. Повторяющийся цикл описывают целиком, с рабочими и обратными перемещениями и паузами. Это позволяет оценить пики нагрузки и нагрев.

Для редуктора нужны передаточное число, входное и выходное исполнения, рабочий цикл и схема нагрузок на выход. Шестерня на консольном валу создаёт изгибающий момент, зависящий от её вылета. В каталоге Neugart такие выходные нагрузки рассматриваются отдельно от передаваемого крутящего момента.[3] Поэтому полезен боковой вид с положением шестерни относительно фланца.

Для шпинделя описывают материал, инструмент, требуемые обороты и характер операции. Прикладывают данные преобразователя, охлаждения и инструментальной посадки. Одна мощность без рабочей характеристики мало говорит о возможности использовать большую фрезу на низких оборотах.

Кабели, шланги и защита

Цепь подбирают по геометрии движения и её заполнению. Для каждой линии записывают марку, диаметр, погонную массу и допустимый радиус многократного изгиба. Для шлангов добавляют среду, давление и температуру. Радиус цепи должен подходить всем линиям; такое согласование рекомендует igus.[2]

Нужны полный ход оси, расположение неподвижного и подвижного концов, радиус старой цепи и доступное пространство под петлю. Если после ремонта добавится ещё один кабель, внутреннее сечение и нагрузку на самонесущую ветвь проверяют заново. Кабель с нужным числом жил должен также выдерживать постоянное движение.

Для гофрозащиты передают минимальное и максимальное расстояния между креплениями, сечение защищаемого узла и обе рамки. Сведения о стружке, СОЖ и температуре помогают выбрать материал. Защита от сухой пыли может быстро разрушиться от горячей металлической стружки.

У всех узлов предусматривают мелкие детали: крепёж, стопорные гайки, шпонки, смазочные штуцеры, переходные плиты, разъёмы и элементы разгрузки кабелей. Их отсутствие часто обнаруживается при сборке, когда основные изделия уже доставлены.

Как оформить перечень позиций

Для небольшой заявки удобна таблица:

Фотографии маркировки делают крупно, а общий вид снимают отдельно. На размерном эскизе подписывают единицы и поверхности, от которых сняты размеры. Чертёж от другой модификации станка отмечают как справочный, чтобы его не приняли за размеры установленного узла.

В предложении сравнивают полные исполнения и сборочные размеры. Если аналог требует другого корпуса гайки, изменения опоры или настройки привода, это должно быть известно до заказа. Тогда срок ремонта можно оценить вместе с необходимой доработкой, а не только по наличию основной детали.

Источники

[1] THK. Studying the Rigidity: жёсткость винтовой подачи и её креплений.

[2] igus. General rules for cables and hoses in energy chains.

[3] Neugart. Complete gearbox catalog, 05.2025: параметры редукторов и выходные нагрузки.
