Дегазация компаунда для электроники: как подготовить заливку

Дегазация удаляет газ из жидкого компаунда перед заливкой платы, катушки или датчика. При снижении давления пузырьки увеличиваются и выходят к поверхности. Это помогает уменьшить количество пустот, но результат зависит и от того, как смесь попадает в корпус: под компонентом может остаться воздух, даже если в стакане уже нет видимых пузырьков.

Поэтому работу начинают с материала и устройства заливочной полости. Для открытого слоя над платой и для узкого зазора под обмоткой потребуются разные способы подачи.

Откуда берётся газ в компаунде

При перемешивании мешалка захватывает воздух с поверхности и дробит его на пузырьки. Особенно много воздуха попадает в смесь при образовании воронки, разбрызгивании и переливе с большой высоты. В вязком компаунде мелкие пузырьки поднимаются медленно и могут остаться в заливке до отверждения.

Газ бывает и растворён в жидких компонентах. При снижении его парциального давления над смесью равновесная растворимость уменьшается, поэтому при откачке появляются новые пузырьки.[3] Отдельный источник паров — влага и остатки очистителя на плате или внутри корпуса. MG Chemicals в руководстве по заливке требует очистить основание и полностью высушить его перед нанесением компаунда.[2]

У разных составов возможны и химические причины газообразования. Например, чувствительный к влаге полиуретановый материал может выделять газ при побочной реакции. Здесь нужно устранить поступление влаги; обработка уже испорченной смеси под вакуумом не возвращает исходную рецептуру.

Расположение пустот помогает выбрать направление поиска. Если они распределены по всему объёму, исследуют подготовку смеси. Если постоянно остаются под одной деталью, проверяют выход воздуха из этой полости. Такой осмотр полезен для поиска причины, но окончательный вывод делают по повторным заливкам.

Почему смесь сначала вспенивается

После начала откачки давление снаружи пузырьков падает. Они расширяются, занимают больше места и поднимают уровень компаунда. На поверхности образуется пена; затем плёнки между пузырьками разрушаются, газ уходит в насос, а материал оседает.

Рост пузырька облегчает его движение к поверхности. Однако в густой или наполненной смеси этому движению мешает вязкость. Поэтому одно и то же снижение давления даёт разную картину для текучего компаунда и пастообразного материала. В высокой узкой ёмкости пузырьку также приходится проходить более длинный путь, чем в неглубоком слое.

Ёмкость оставляют с достаточной свободной высотой для подъёма пены. Если смесь приближается к краю, скорость снижения давления уменьшают предусмотренным для этого клапаном. Переполнение загрязняет камеру и может отправить жидкий компаунд в насосную линию. Запас высоты определяют пробой конкретной смеси; фиксированного коэффициента расширения для всех компаундов нет.

Продолжительное выделение пузырьков может быть связано с удалением летучего компонента. Испарение с поверхности идёт и без кипения; при снижении внешнего давления уменьшается температура кипения жидкости. Поэтому летучий компонент может образовывать паровые пузырьки при той же температуре смеси.[4] Если материал устойчиво пенится, теряет массу или даёт конденсат, дальнейшее углубление вакуума способно изменить состав. Нужно выяснить источник паров и допустимые условия обработки.

Как подготовить компоненты

Наполненный компаунд перед дозированием перемешивают в порядке, предусмотренном изготовителем. Если наполнитель осел на дно, отобранная сверху порция уже отличается по составу от исходного материала. После соединения компонентов смесь тщательно промешивают у стенок и дна, стараясь не захватывать воздух. MG Chemicals отдельно связывает недостаточное предварительное перемешивание с дефектами и нарушением отверждения.[2]

Соотношение компонентов берут для выбранного способа дозирования. У эпоксидного компаунда 832C оно составляет 2:1 по объёму и 2,3:1 по массе.[1] На весах используют массовое отношение. Различие связано с плотностями компонентов; замена одного отношения другим меняет количество отвердителя.

Подогрев может снизить вязкость и облегчить выход пузырьков, но одновременно сокращает время работы со смесью.[2] Его применяют только в допустимых для материала условиях. Нужно учитывать и температуру платы: нагретое изделие начинает влиять на смесь сразу после заливки.

На что расходуется время жизни

После соединения компонентов начинается отверждение. Время жизни расходуется на смешивание, загрузку камеры, откачку, выдержку, напуск воздуха и заполнение корпуса. К началу заливки должен оставаться запас, при котором компаунд ещё проходит в самые узкие места.

Для 832C технический лист версии 4.2 от 20 февраля 2026 года указывает рабочее время 3 часа 15 минут для образца 100 г и отмечает зависимость от объёма и геометрии. Там же есть предупреждение о сокращении времени работы и быстром отверждении при ручном смешивании более 500 г.[1] Эти условия нельзя переносить на большое ведро: реакция выделяет тепло, а массивная партия хуже отдаёт его наружу.

В общем руководстве MG Chemicals от 17 февраля 2022 года для 832C приведено другое рабочее время — 60 минут.[2] При подготовке процесса это расхождение нужно уточнить у поставщика для используемого материала. Складывать выдержки по одному документу с запасом времени из другого опасно.

В цехе полезно записывать время соединения компонентов и окончания заливки, температуру и массу партии. Если оператор каждый раз готовит разное количество смеси, одинаковая выдержка в камере ещё не делает процесс одинаковым.

Как залить корпус без новых пустот

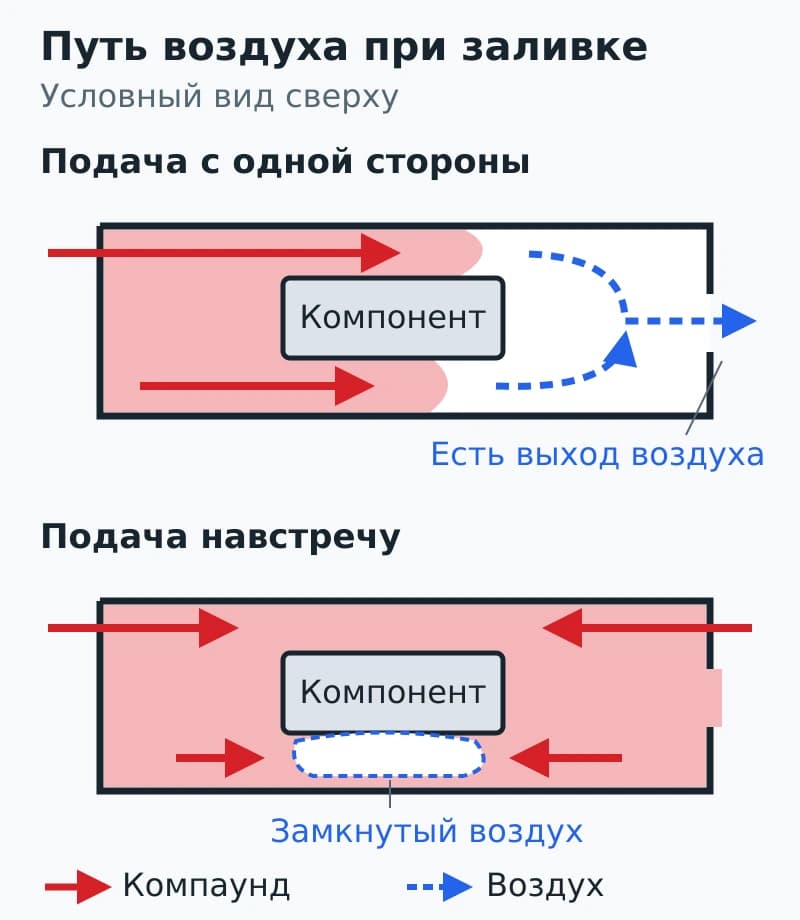

Корпус и оснастку готовят до смешивания. Подачу организуют так, чтобы компаунд последовательно вытеснял воздух к свободному выходу. Если заливать сразу в несколько мест, потоки могут встретиться вокруг компонента и замкнуть воздушный карман.

Струю направляют без разбрызгивания и лишнего падения. Для узких зазоров проверяют расположение носика, положение корпуса и скорость подачи. Иногда поворот изделия открывает воздуху путь, который в исходной ориентации перекрывался растекающимся компаундом.

Вакуумирование уже залитого узла рассматривают как отдельную операцию. Оно может расширить воздух в закрытых полостях компонентов или корпуса и вызвать выход материала через уплотнения. Допустимость такой обработки проверяют для всей сборки, включая чувствительные элементы, а не только для жидкой смолы.

Как выбрать оборудование и проверить результат

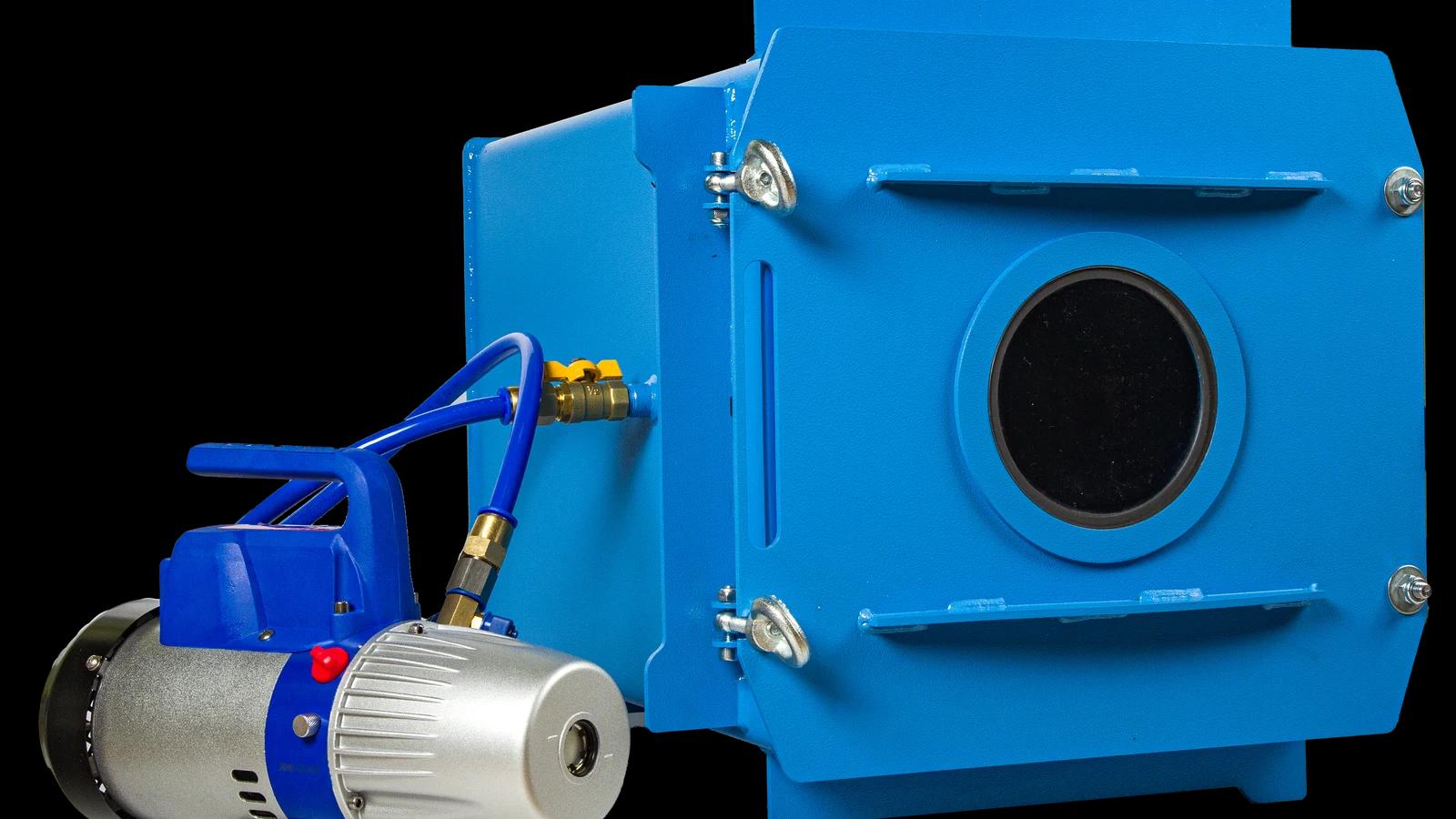

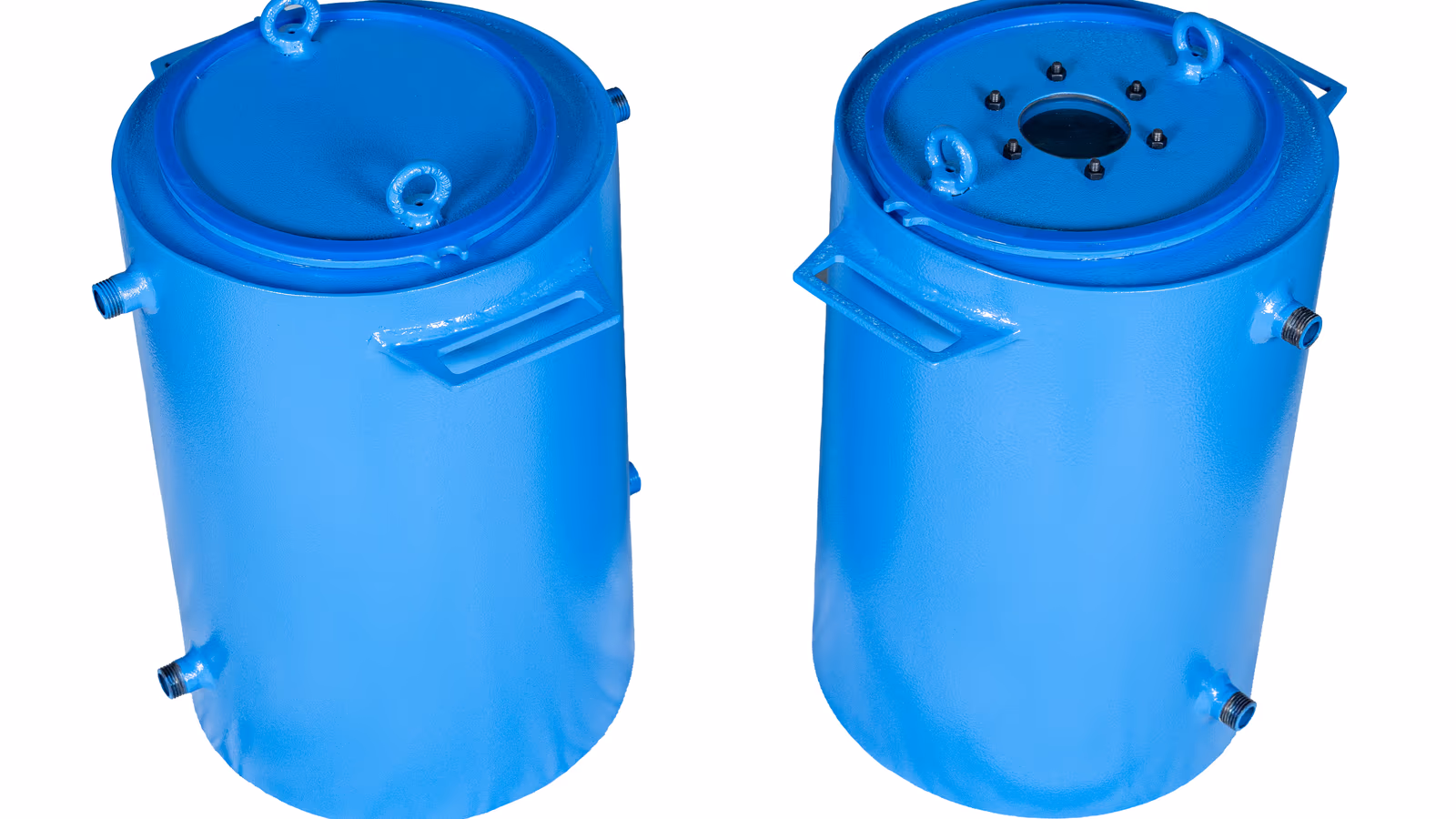

Камера должна вмещать рабочую ёмкость, позволять видеть уровень пены и быстро извлекать тару после напуска. Для короткого времени жизни удобство загрузки влияет на процесс не меньше скорости насоса. Давление измеряют в камере, а в записи указывают, абсолютное это давление или разрежение относительно атмосферы.

Перед насосом предусматривают защиту от уноса жидкости. Пары компаунда и очистителя учитывают отдельно при подборе насоса, уплотнений и отвода выхлопа. Ловушка для жидкости выполняет свою задачу, но не улавливает автоматически все летучие вещества.[3] Камера, прозрачная крышка и ловушка должны быть рассчитаны на внешний перепад давления. Крышку открывают только после выравнивания давления через предусмотренный клапан.

Режим проверяют на одинаковых корпусах. После отверждения исследуют зоны, где возможны пустоты: на технологическом образце делают срез, для рабочего изделия выбирают допустимый способ контроля. В электронике пустота может ухудшить тепловой контакт или условия работы изоляции, поэтому гладкой верхней поверхности недостаточно. Электрические испытания проводят по требованиям к узлу на предназначенном для этого оборудовании. В рабочий процесс переносят режим, при котором воспроизводимо заполняются нужные полости и выдерживается качество готовой заливки.
