Вакуумная камера: как выбрать под процесс и подготовить ТЗ

Вакуумную камеру выбирают по изделию и процессу. Внутри должно хватать места для загрузки, оснастки и подключений, а корпус должен выдерживать рабочий перепад давления. Давление, температура и состав выделений определяют материалы, уплотнения и требования к насосному тракту.

Одинаковый литраж может быть удобен для одной задачи и непригоден для другой. Высокая камера позволяет поставить открытую ёмкость, широкая дверь — внести плоскую сборку. Поэтому подбор начинают с компоновки, затем оценивают условия работы и откачку.

Что будет происходить в камере

При дегазации из жидкой смеси удаляют захваченный и выделяющийся газ. По мере снижения давления пузырьки расширяются, поднимаются к поверхности и разрушаются. Смесь при этом занимает больше места, чем после перемешивания. Понадобятся высокая тара с запасом над материалом, наблюдение и регулируемая откачка.

Режим берут из документации конкретного состава. Например, для Smooth-Sil 940 изготовитель требует оставить место для расширения и продолжать вакуумирование одну минуту после того, как поднявшаяся смесь опадёт.[2] Это связывает выбор тары и обзор с поведением материала. Для другой смолы или силикона длительность и порядок операции могут отличаться.

При сушке газовая нагрузка определяется испарением влаги. Нагрев ускоряет её удаление, одновременно увеличивая поток пара, который предстоит откачивать. При испытании электрической сборки появляются вводы питания и измерительных сигналов, требования к их изоляции, отводу тепла и размещению датчиков.

Для контроля герметичности сначала выбирают измерительную схему. В интегральном вакуумном методе с пробным газом изделие находится в камере, но имеет отдельное газовое подключение; выходящий через дефект газ регистрирует течеискатель.[3] Число и положение вводов определяются этой схемой ещё до изготовления корпуса.

Какие размеры действительно нужны

Внутренние размеры проверяют по максимальной сборке. К изделию добавляют ложемент, полку, соединительные штуцеры, кабели и рабочие зазоры. Показывают окончательное положение и путь загрузки. Сборка может помещаться внутри и при этом не проходить через проём или требовать недопустимого наклона.

У открытой ёмкости проверяют высоту вместе с тарой и возможным подъёмом смеси. У испытательного стенда — доступ к внутренним разъёмам. Если оснастка выкатная, учитывают направляющие и место перед камерой. Для тяжёлого изделия заранее определяют точки подъёма и положение грузоподъёмного устройства.

Рабочее пространство и откачиваемый объём описывают отдельно. Первое нужно для размещения и обслуживания. Второе — для оценки количества газа, который предстоит удалить. Из внутреннего объёма вычитают занятый материалом объём и полости, действительно изолированные от камеры, затем добавляют сообщающиеся линии и полости.

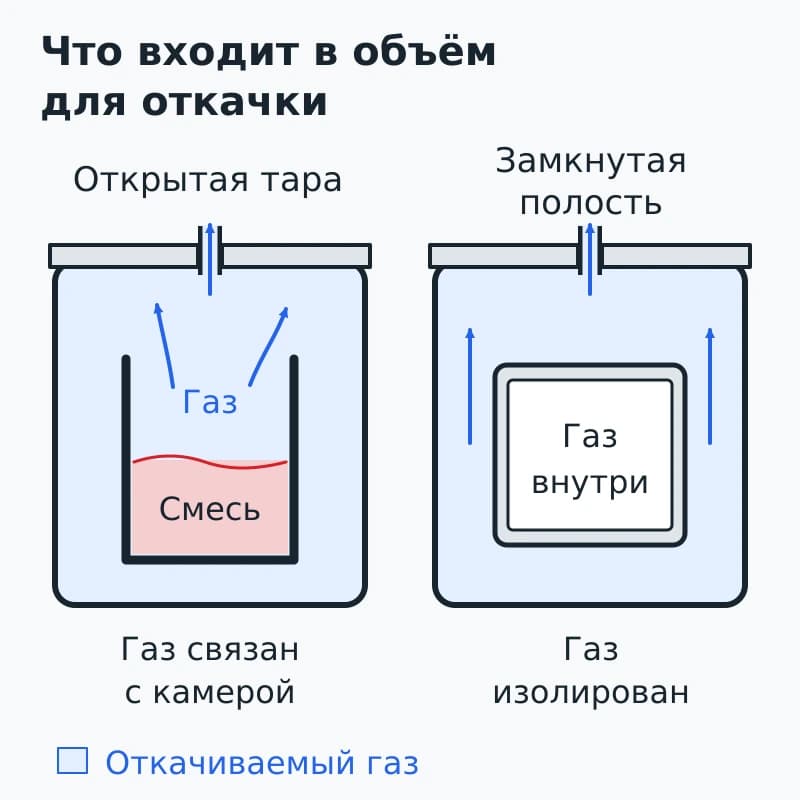

Открытое ведро не вытесняет газ всем своим наружным объёмом: пространство над жидкостью откачивается вместе с камерой. В закрытом полом изделии давление меняется иначе. Если полость герметична, на её стенках возникает перепад; если сообщается с камерой через узкое отверстие, газ выходит с задержкой. Такое отверстие может заметно удлинить подготовку к испытанию.

Цилиндрический или прямоугольный корпус

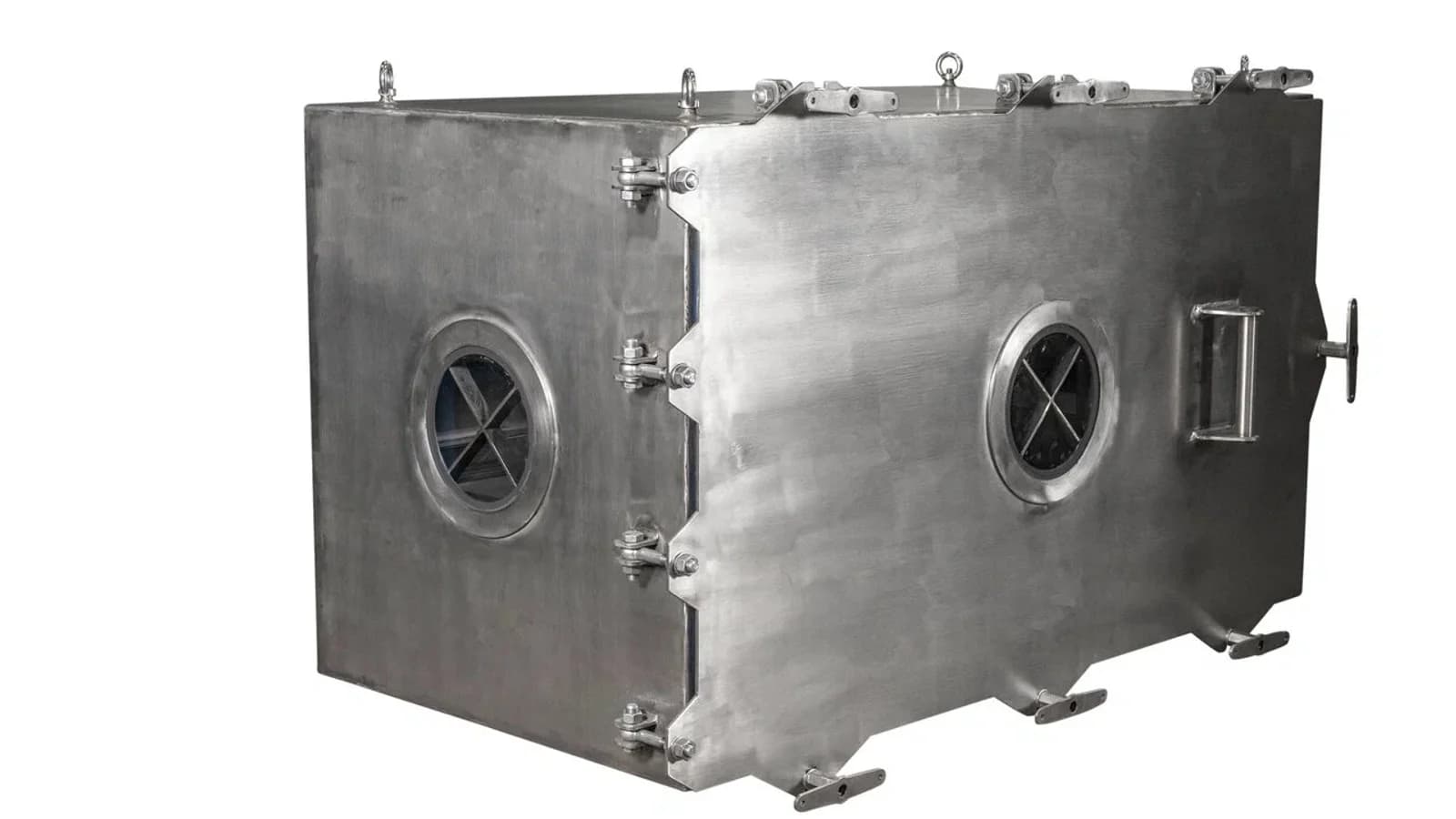

Цилиндрическая оболочка удобна для восприятия внешнего давления. Прямоугольный корпус часто лучше использует пространство вокруг плоской загрузки, но его стенки прогибаются между опорами и рёбрами. В разделе о камерах Pfeiffer отдельно рассматривает устойчивость цилиндрических оболочек, напряжения в плоских стенках и сохранение геометрии уплотняемых поверхностей.[1]

Для вакуумного корпуса важна потеря устойчивости: тонкая оболочка может смяться под наружным давлением. Поэтому материал, толщина и усиление зависят от диаметра, длины, формы, расположения отверстий и закрепления. По сходству с фотографией другой камеры их назначать нельзя.

Прогиб влияет и на герметичность. Если фланец деформируется, прижатие уплотнения становится неравномерным. Расчёт включает крышку, фланцы, окна и места присоединения патрубков, а не только основную стенку. Если предусмотрен напуск газа под избыточным давлением, этот режим задают отдельно: он меняет нагрузки на закрытие и корпус.

Крышка, дверь и обзор

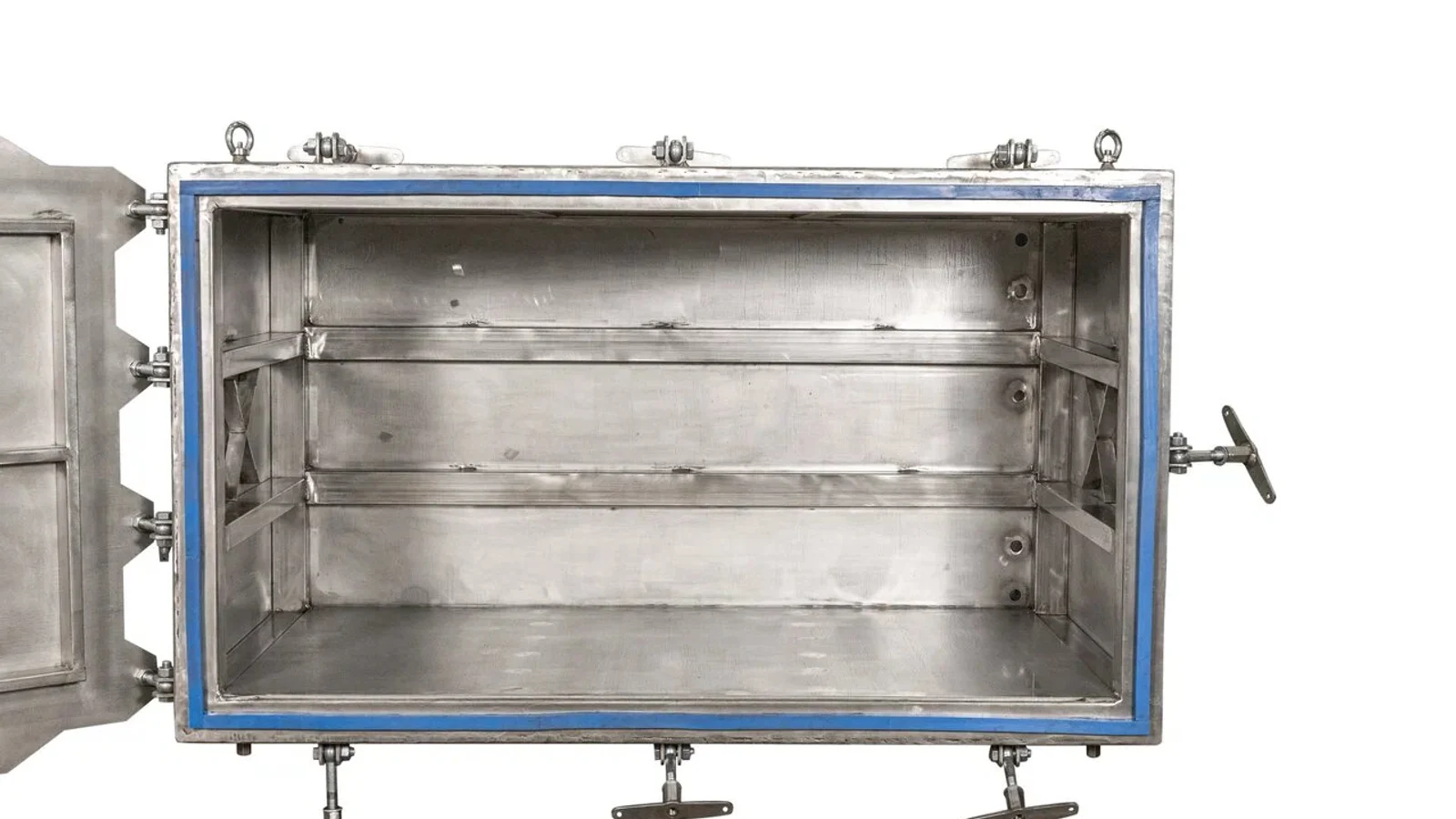

Верхняя загрузка удобна для небольших ёмкостей, которые можно поставить без разлива. Торцевая — для длинной сборки или оснастки на направляющих. У съёмной крышки проверяют массу, захват и место хранения во время работы. У откидной двери — пространство для поворота, крепление и фиксацию открытого положения.

Частота загрузки влияет на удобство закрытия. При редких лабораторных опытах ручные зажимы могут быть приемлемы. Для частого цикла оценивают время и усилие оператора, доступ к уплотнению и вероятность его повреждения. Соединительные линии проводят через предназначенные вводы, чтобы они не попадали между крышкой и фланцем.

Для смотрового окна задают наблюдаемый участок и направление взгляда. Высокая непрозрачная тара может скрыть поверхность смеси даже за большим окном. Вместе с окном рассматривают освещение, загрязнение и возможность очистки. Размер, материал и крепление прозрачной детали рассчитывают на перепад давления и температуру.

Материалы, уплотнения и очистка

Исходные данные включают состав газа и паров, рабочую температуру, загрязнения и используемые моющие вещества. Совместимость проверяют для всех контактирующих деталей: корпуса, окна, уплотнений, шлангов и арматуры. Для уплотнения отдельно проверяют стойкость к тем же веществам и температуре.

Чистота поверхности влияет на откачку. Остатки воды, смазки и продукта выделяют газ, а некоторые вещества загрязняют приборы или образец. Pfeiffer связывает очистку внутренних поверхностей с уменьшением газовой нагрузки.[1] Для загрязняющего процесса предусматривают доступ ко всем местам, где накапливается продукт, съёмные поддоны и обслуживание ловушки.

Особенно внимательно рассматривают нагрев. Температура меняет свойства уплотнения, интенсивность газовыделения и тепловое расширение соединений. В ТЗ указывают температуру загрузки и корпуса, способ нагрева, положение датчиков и условия охлаждения перед открытием.

Как связать корпус с насосной системой

После компоновки определяют свободный газовый объём, начальное и рабочее абсолютные давления, время откачки и длительность выдержки. Дополнительно задают выделяющийся газ или пар. Leybold разделяет первоначальное снижение давления и удаление газа во время процесса.[4] Насос, достаточный для сухого корпуса, может оказаться мал для сушки влажной загрузки.

Откачной патрубок размещают с учётом прохода линии и защиты от уноса материала. Датчик должен измерять давление в камере, напуск — позволять управляемо завершить цикл. Порты для подключения к изделию, электрические вводы и резерв под определённое устройство добавляют по ведомости интерфейсов.

Перед заказом отправляют чертёж полной загрузки, описание операции, сведения о среде и план места установки. В ответ нужна компоновка с внутренними размерами, проёмом, открытой крышкой или дверью и зонами обслуживания. Затем согласуют насосный тракт и проверку рабочего цикла. Пробная установка максимальной сборки позволяет вовремя обнаружить неудобный доступ, а опыт с реальным материалом — уточнить режим до серийной работы.

Источники

[1] Pfeiffer. Конструкция, обработка и очистка вакуумных камер.

[2] Smooth-On. Инструкция по применению Smooth-Sil 940.

[3] Pfeiffer. Схемы контроля герметичности с пробным газом.

[4] Leybold. Выбор быстроты действия насосной системы.
