ТЗ на вакуумную камеру: что прислать для точного расчёта

Опубликовано 14 июл. 2026 г.Обновлено 13 окт. 2026 г.5 мин чтенияСредний уровень

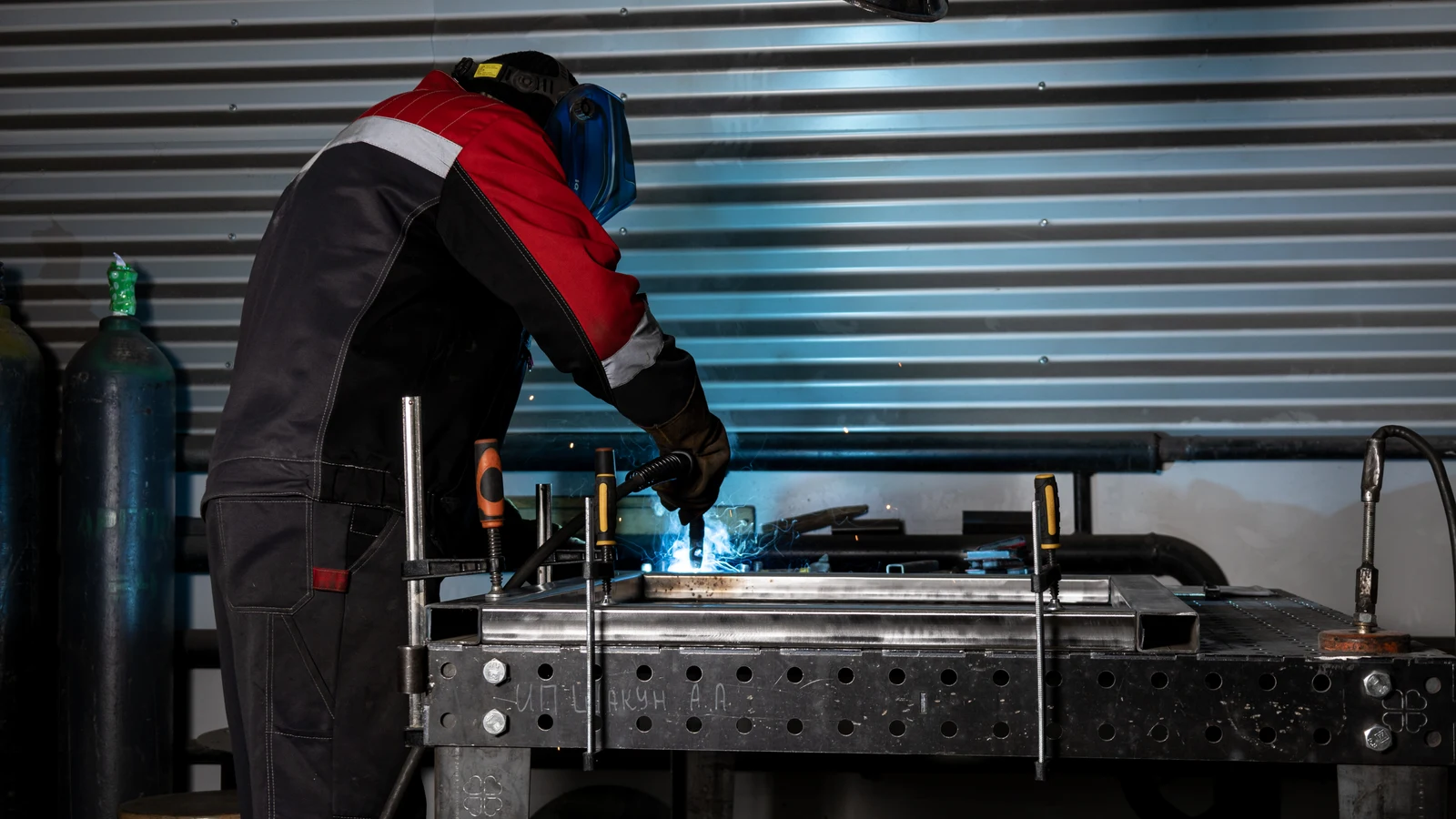

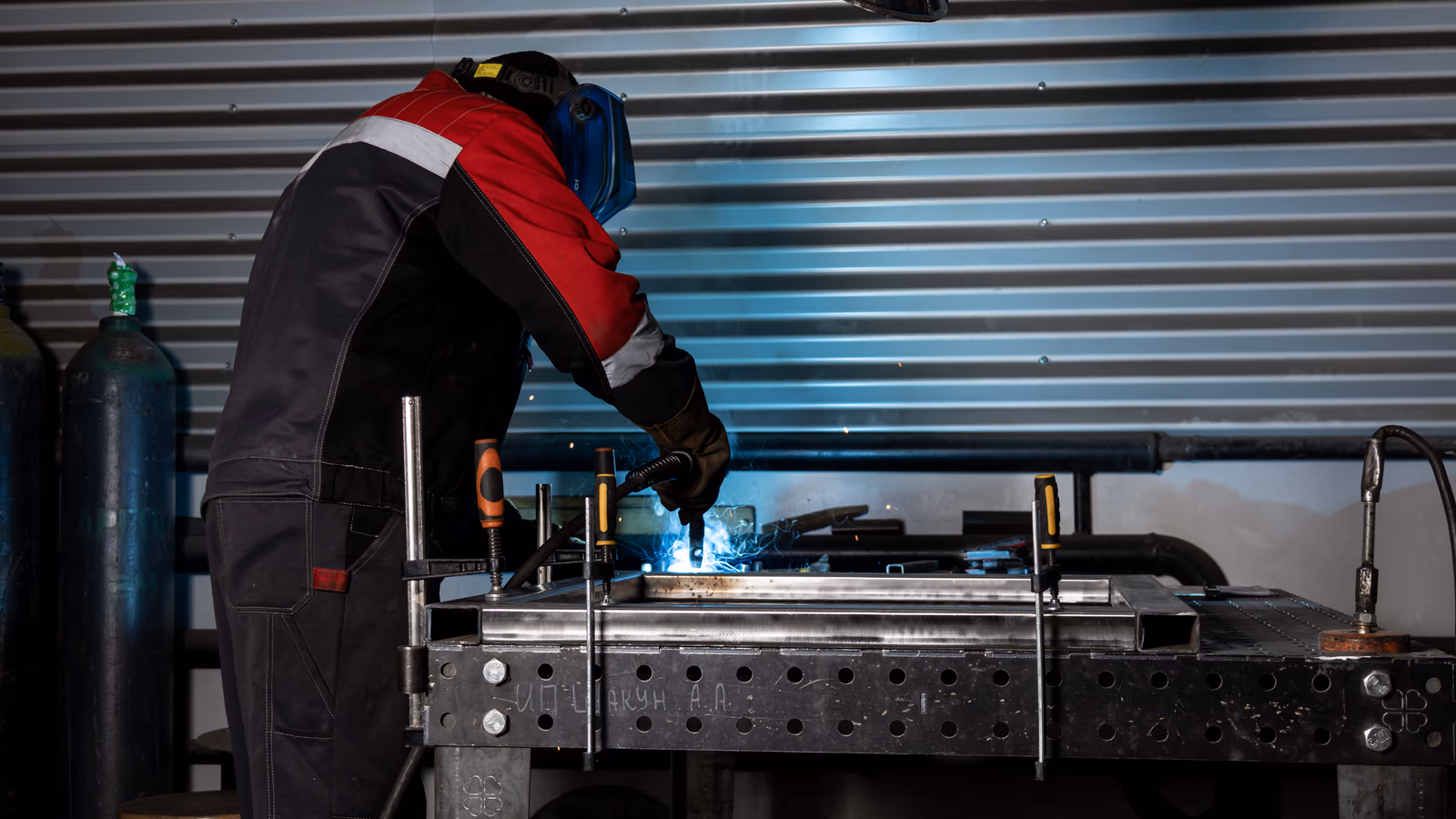

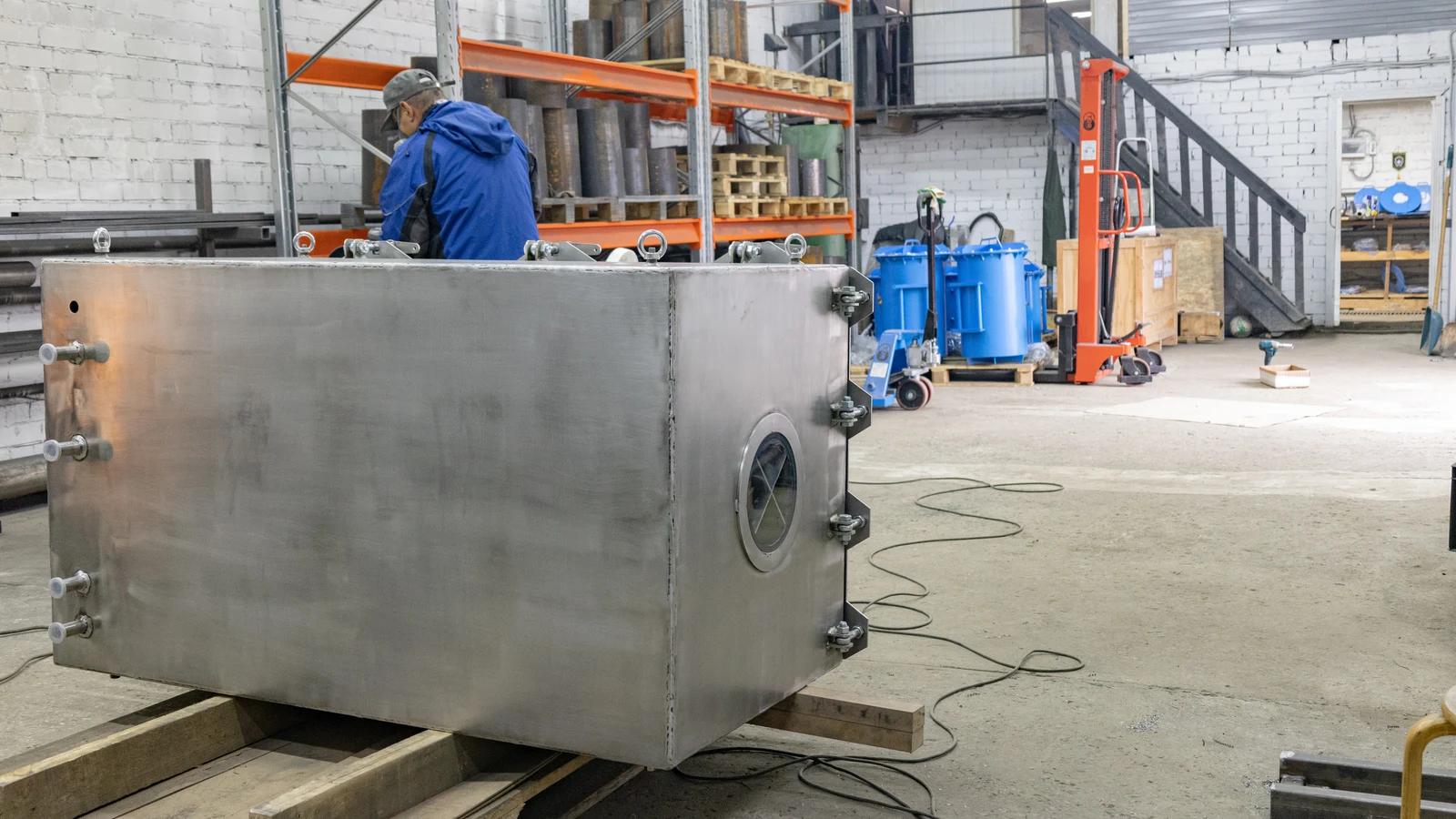

Реальная сборка металлического корпуса вакуумного оборудования на производственном участке
Что вы узнаете
  • Изделие показывают вместе с оснасткой
  • Давление связывают с конкретным этапом цикла
  • Для проверки герметичности нужна схема измерения
Средний уровень
4просмотров

Техническое задание на вакуумную камеру начинают с изделия и операции. Для сушки нужно удалить влагу, для дегазации — вывести газ из смеси, для контроля герметичности — обнаружить недопустимую утечку. От этих задач зависят размеры корпуса, схема подключения, насос и измерительные приборы.

Заказчику не обязательно заранее назначать толщину стенки или модель насоса. Гораздо полезнее показать загрузку, описать рабочий цикл и определить результат, который предстоит получить. По этим данным конструктор сможет рассчитать оборудование, а технолог — проверить, подходит ли выбранный режим изделию.

Изделие показывают вместе с оснасткой

В камеру помещают сборку, которая обычно больше самой детали. Ложемент увеличивает высоту, штуцеры выступают за корпус, а кабелям и шлангам требуется место для изгиба. Поэтому к ТЗ прикладывают чертёж максимальной загрузки с установленными опорами и подключениями. Если изделий несколько, показывают всю партию в рабочем положении.

Кроме габаритов нужны масса и способ загрузки. Тяжёлую сборку может быть удобнее вводить с торца на выкатной оснастке; открытую ёмкость с жидкостью приходится переносить без наклона. На эскизе отмечают проём, путь изделия, точки захвата и положение оператора. Проверяют также, где окажется снятая крышка и останется ли доступ к внутренним соединениям.

Для контроля герметичности отдельно изображают полости изделия. Нужно знать, какие из них замкнуты, какие сообщаются между собой и к каким можно подключиться. При снижении давления снаружи в закрытой полости ещё остаётся газ. Возникающий перепад нагружает стенки и уплотнения изделия, поэтому допустимые давления внутри и снаружи задают раздельно.

Давление связывают с конкретным этапом цикла

Рабочее давление указывают как абсолютное, с единицами и точкой измерения. В вакуумной технике оно отсчитывается от нулевого давления; относительная шкала показывает отличие от окружающей атмосферы.[1] В ТЗ стоит прямо написать «абсолютное давление», даже если изготовитель прибора обычно опускает это уточнение.

Далее описывают последовательность: загрузка, закрытие, откачка, стабилизация, рабочая выдержка или измерение, напуск, выгрузка. Для каждого этапа задают условие окончания. Откачка заканчивается при достижении установленного давления у камеры, выдержка — по времени или технологическому признаку, открытие разрешается после выравнивания давления.

Если требуется выйти на режим за определённое время, уточняют начало отсчёта: команда оператора, открытие клапана или запуск насоса. Указывают состояние загрузки и самого насоса. Прогретый насос и подготовленная сухая камера работают в других условиях, чем установка после длительного простоя с влажным изделием.

Производительность связывают со всем циклом. Приёмка только времени откачки не покажет, сколько изделий удастся проверить за смену: оператор ещё устанавливает оснастку, подключает линии, выдерживает режим и снимает изделие. Для часто меняющейся номенклатуры добавляют время переналадки и очистки.

Для проверки герметичности нужна схема измерения

Сначала определяют, что будет регистрировать стенд. В интегральной вакуумной схеме с пробным газом изделие помещают в откачиваемую камеру и заполняют этим газом. Через сквозной дефект газ выходит наружу, а течеискатель измеряет его поток. Такую схему описывает Pfeiffer.[3] Для неё нужны отдельное подключение к изделию и связь камеры с измерительным трактом.

При измерении роста давления насос после откачки отсекают. Вакуумметр должен остаться соединённым с камерой. Прибор со стороны насоса за закрытым клапаном будет наблюдать другой объём. Это расположение лучше сразу показать на схеме, чтобы место установки датчика не пришлось менять при наладке.

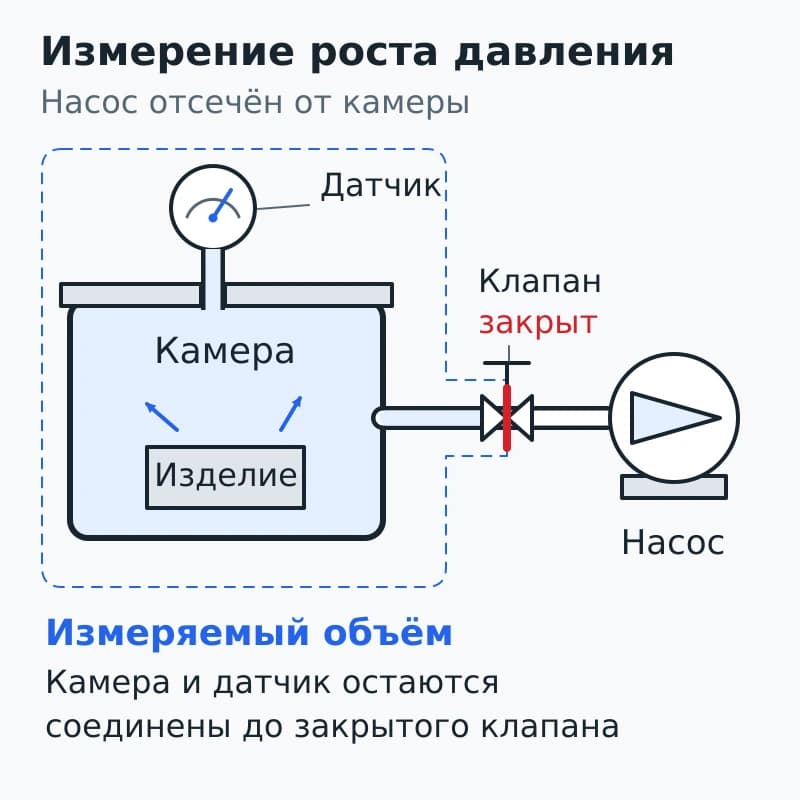

Вакуумметр соединён с камерой перед закрытым отсечным клапаном, а насос находится по другую сторону клапана.
При измерении роста давления вакуумметр остаётся в сообщающемся объёме камеры; закрытый клапан отделяет от него насос. Пунктиром отмечена сторона измеряемого объёма. Стрелки внутри камеры условно показывают поступление газа, а не продолжающуюся откачку. Схема не в масштабе.

Давление в отсечённом объёме растёт из-за натекания через неплотности и газовыделения со стенок, уплотнений и загрузки. Leybold рассматривает эти причины совместно и отмечает трудность их разделения.[2] Поэтому в ТЗ на контроль изделия предусматривают проверку собственного фона камеры и оснастки, подготовку поверхностей и температурную стабилизацию. Для замкнутого газа нагрев тоже увеличивает давление и может исказить результат.

Критерий годности задают через измеряемую величину и условия её получения. Для количественной утечки нужны единицы газового потока и указание пробного газа; для обнаружения контрольного дефекта — описание образца и порядок проверки отклика. Если метод ещё не выбран, полезен предварительный опыт с годными и дефектными изделиями до окончательного расчёта стенда.

Среда определяет материалы и защиту насоса

В ТЗ перечисляют вещества внутри камеры, температуру, ожидаемые пары, пыль и возможность уноса жидкости. Для смолы или компаунда прикладывают техническое описание и паспорт безопасности конкретного состава. Средства очистки тоже включают: после работы они контактируют с корпусом, окном и уплотнением.

При нагреве влажной детали вода продолжает испаряться во время откачки. При дегазации смесь расширяется и может попасть в патрубок. Эти процессы требуют разной подготовки газа. Улавливающая ёмкость задерживает жидкость, фильтр — частицы, конденсатор — предусмотренные проектом пары. Их размещение влияет на откачку, поэтому схему защиты согласуют одновременно с насосом.

Порты описывают по подключаемым устройствам

Вместо общего требования «сделать необходимые вводы» составляют короткую ведомость.

ПодключениеКакие данные передать
ОткачкаИмеющийся насос, схема и размеры линии либо требование подобрать их
Измерение давленияРабочий диапазон, нужная точность, место измерения, выходной сигнал
Линия к изделиюСреда, давление, расход, ответное соединение
Электрический вводЧисло контактов, ток, напряжение, тип сигнала
Смотровое окноНаблюдаемый участок, направление обзора, освещение
НапускВоздух или другой газ, требования к чистоте и регулированию

Положение портов проверяют с загруженной камерой. Разъём должен быть доступен для руки и инструмента, шланг — проходить без перегиба, а окно — показывать нужный участок. Прибор для регистрации давления выбирают по допустимой погрешности в рабочей точке; количество знаков на дисплее само по себе её не определяет.

Что включить в поставку и приёмку

Отдельно перечисляют корпус, оснастку, насосный тракт, измерение, управление и работы на площадке. Если используются существующие узлы, прикладывают их полные обозначения и схему подключения. Для коммуникаций указывают питание, заземление, вентиляцию и место отвода выхлопа.

Для управления описывают действия при потере питания, неисправности датчика и недостижении рабочего давления. Например, случайное открытие напуска может сорвать испытание, а открытие крышки при перепаде давления опасно для оператора. Требуемую последовательность реализуют арматурой и блокировками с учётом конструкции установки.

В программе приёмки разделяют пробную загрузку, проверку откачки, технологический опыт и контроль измерительного отклика. Если нужен архив, заранее задают состав записи: идентификатор изделия, давление, время, состояние клапанов и решение по испытанию. Методика, контрольные образцы, калибровка и лабораторные работы получают своих исполнителей.

Для первого расчёта достаточно прислать чертёж загрузки, описание цикла, среду, требуемый результат и ограничения площадки. Неизвестные давление, время или критерий контроля определяют отдельным расчётом либо опытом. После этого ТЗ можно согласовать без догадок о том, что будет происходить внутри готовой камеры.

Источники

[1] Leybold. Единицы и определения давления в вакуумной технике.

[2] Leybold. Проверка герметичности по росту и падению давления.

[3] Pfeiffer. Схемы контроля герметичности с пробным газом.
