Как подобрать вакуумметр к камере: прибор, датчик, подключение

Вакуумметр выбирают по рабочему давлению и допустимой ошибке измерения. Затем проверяют состав газа, условия установки и совместимость датчика с прибором. Предельное давление насоса само по себе не задаёт эти требования.[1][5]

Под названием «вакуумметр» продают прибор со встроенным датчиком, индикатор для выносного преобразователя или комплект узлов. До заказа уточните, что подключается к камере, а что устанавливается в шкафу управления.[3][6]

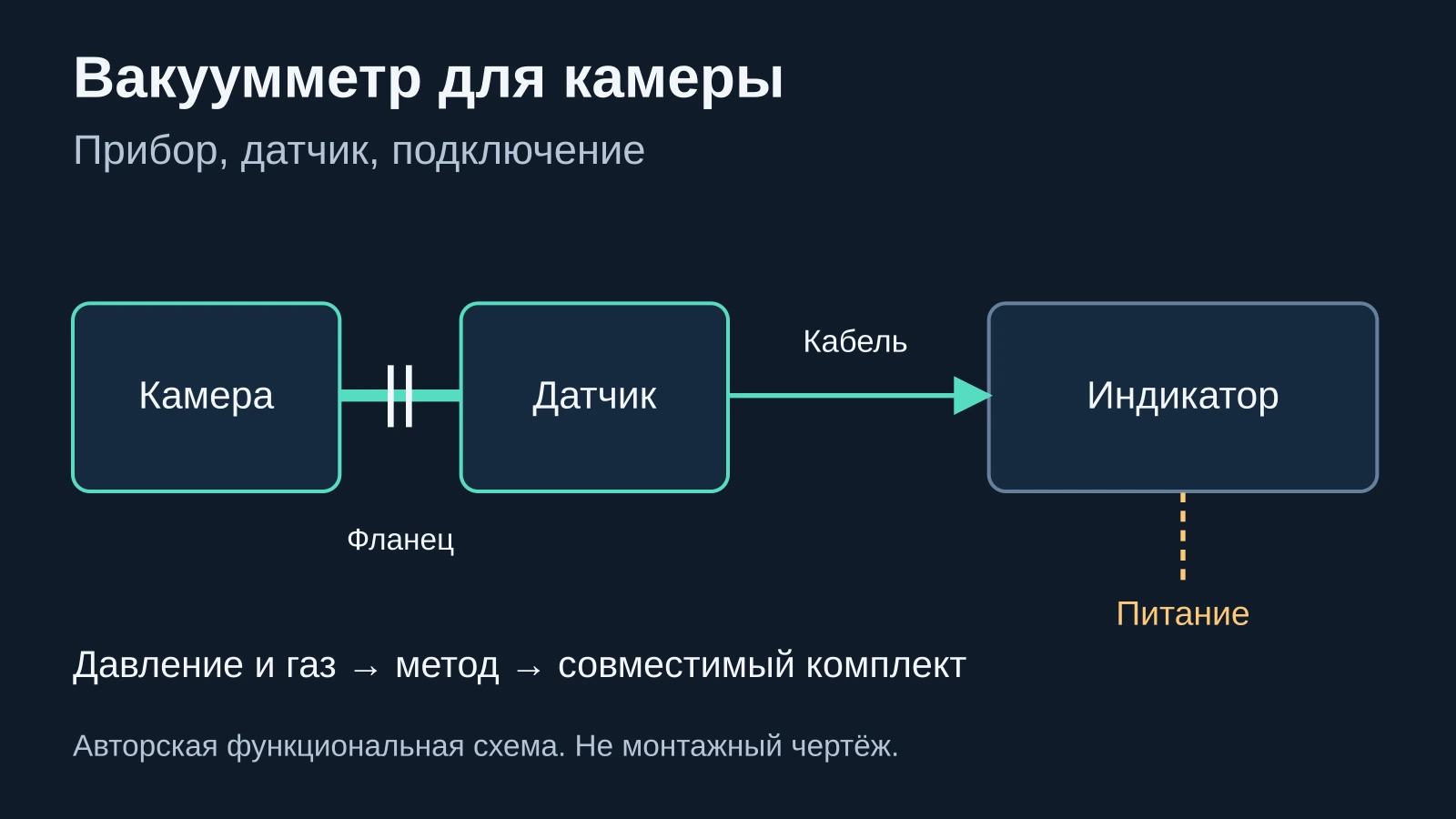

Авторская функциональная схема измерительного комплекта; для монтажа конкретной модели она не предназначена.

Рабочий диапазон и предельное давление

Предельное давление - нижний уровень, достижимый системой при оговорённых условиях. На него влияют насос, газовыделение, уплотнения и состояние камеры.[1] Рабочий диапазон задаёт технолог по условиям выдержки, сушки или испытания. В этом диапазоне нужна достаточная для операции точность измерения.

Отдельно задают требования к измерению при начальной откачке и напуске: прибор для контроля выдержки может не измерять вплоть до атмосферы. Для всего цикла иногда нужны разные датчики или комбинированный преобразователь.[4][5]

В паспорте различают диапазон измерения, участок с нормированной погрешностью и допустимую перегрузку. Датчик может выдерживать давление, которое не измеряет. Так, Thyracont указывает для VD84 диапазон, перегрузку и точность раздельно; точность зависит от участка давления.[6]

Учебные данные: рабочая выдержка при 30-50 мбар абсолютного давления, ориентир для пустой камеры 0,1 мбар. Равные отрезки оси соответствуют одинаковому изменению давления в разах. Цветная полоса показывает требование процесса; диапазон конкретной модели здесь не задан.

В запросе «измерять до предельного вакуума» уточните задачу: заметить достижение нижней области или измерить там давление с заданной погрешностью. От этого зависят требования к прибору.[5]

Абсолютное давление и показание относительно атмосферы

Абсолютное давление отсчитывают от полного вакуума, то есть нулевого давления. Избыточное давление - разность давлений в измеряемой полости и окружающей атмосфере; при разрежении она отрицательна. В вакуумной технике параметры процесса обычно задают в абсолютном давлении.[1]

Связь величин:

pабс = pатм + pизб

Здесь все давления должны быть в одинаковых единицах. Учебный пример: при атмосферном давлении 100 кПа показание −90 кПа относительно атмосферы соответствует 10 кПа абсолютного давления. При атмосфере 97 кПа то же показание соответствует уже 7 кПа. Это арифметический пример, а не измерения на установке.

В записи «вакуум 90» не указаны единица и начало отсчёта. В заявке напишите «абсолютное давление в камере» и единицу, а для существующего прибора приложите фотографию шкалы и маркировки. По наличию цифрового дисплея вид давления определить нельзя.

Почему Пирани зависит от газа

В датчике Пирани газ отводит тепло от нагреваемого чувствительного элемента. В рабочей области метода теплоотвод меняется с давлением; электроника преобразует этот отклик в показание.[3]

Теплоотвод зависит и от состава газа. Шкала для воздуха или азота не даёт автоматически того же результата для аргона, гелия или пара. Поправку берут для конкретного прибора и газа; она может зависеть от давления. Для неизвестной меняющейся смеси одной постоянной поправки недостаточно, чтобы обосновать точность.[2][3]

Пирани рассматривают для наблюдения за откачкой при известной среде. Для точной выдержки давления при меняющемся составе газа рассматривают прямое измерение. У мембранно-ёмкостного датчика давление деформирует мембрану, а электроника измеряет изменение ёмкости. Показание не зависит от вида газа; совместимость материалов, уплотнений и допустимое загрязнение проверяют отдельно.[4][5]

Для давлений ниже диапазона выбранного теплового датчика рассматривают ионизационное измерение, также газозависимое. У комбинированного прибора проверяют характеристики каждой части и область перехода между ними.[3][5]

При напуске другого газа показание Пирани не подтверждает само по себе выравнивание давления с атмосферой. Leybold предупреждает об этом на примере аргона. Для безопасного открытия камеры соблюдают процедуру изготовителя и используют подходящий контроль давления.[3]

Датчик, индикатор и кабель должны работать вместе

Чувствительный элемент контактирует с газом, а электроника возбуждает его и обрабатывает сигнал. В активном преобразователе электроника находится у датчика; в пассивном исполнении она вынесена в отдельный контроллер. При замене указывают исполнение вместе с методом измерения.[3][5]

У активного преобразователя проверяют питание и выход, у индикатора или ПЛК - вход и правило пересчёта сигнала в давление. Для совместимости должны совпадать назначение контактов, электрические параметры и характеристика преобразования; одинаковых разъёмов недостаточно. Для цифровой связи проверяют поддержку протокола: совпадение физического интерфейса её не подтверждает.[5]

Пассивный датчик выбирают из перечня, поддерживаемого контроллером. Кабель согласуют по обозначению и допустимой длине; сходства штекеров для замены недостаточно. Если датчик питается от контроллера, отдельный источник может не требоваться. В остальных случаях его включают в комплект по документации.[3][5]

Портативный прибор объединяет часть узлов. У Thyracont VD84 выносной сменный датчик Пирани; вариант VD84/1 имеет присоединение DN 16 ISO-KF.[6] В руководстве базовая поставка отделена от принадлежностей, к которым относится сетевой адаптер.[7] При работе с адаптером изготовитель требует соединить вакуумный фланец с защитным заземлением. Комплектность и условия электробезопасности проверяют до подключения.[7]

Авторская функциональная схема. Фланцевое соединение и электрический кабель выполняют разные задачи. Источник питания показан условно: его исполнение и точка подключения зависят от выбранного комплекта. Распиновка и монтажные размеры здесь не заданы.

Где подключить датчик к камере

При откачке давление у входа насоса может быть ниже, чем в камере. Измерительный порт размещают там, где нужно контролировать процесс. В длинной узкой линии к датчику давление может меняться с запаздыванием.[2]

Для контроля камеры во время изолированной выдержки датчик должен оставаться соединённым с ней после закрытия отсечного клапана. Если поставить его со стороны насоса, он будет показывать давление другого объёма. Влияние насосного тракта подробнее разобрано в статье о подборе вакуумного насоса для камеры.

Порт не размещают без проверки рядом со струёй напуска или там, где в датчик будут попадать частицы и конденсат.[5] Ориентацию берут из руководства конкретного прибора. Для VD8 производитель Thyracont, например, не рекомендует монтаж снизу, при котором в измерительной ячейке могут собираться загрязнения и конденсат.[6]

Для присоединения указывают стандарт и размер фланца либо точное обозначение резьбы, ответную часть, уплотнение и материал деталей в контакте с газом. Защитный отвод или фильтр согласуют с требуемым быстродействием: слишком медленная откачка измерительной ветви задерживает показание.[2][5]

Два учебных сценария подбора

Выдержка с парами: важна ошибка в рабочей области

В учебном примере процесс требует абсолютного давления 30-50 мбар с допустимой ошибкой измерения ±1 мбар. Соотношение воздуха и паров материала в камере меняется. Пустая система должна достигать 0,1 мбар. Эти числа заданы для примера и не являются паспортными характеристиками.

Для управления выдержкой сначала рассматривают мембранно-ёмкостный датчик. Проверяют его погрешность именно при 30-50 мбар и при рабочей температуре, затем совместимость с парами.[4][5] Наличие нижней границы 0,1 мбар в описании другого прибора ещё не делает тот прибор подходящим для выдержки.

Для количественной проверки 0,1 мбар в пустой камере отдельно задают допустимую ошибку. Может понадобиться второй диапазон или канал. Ошибку измерения ±1 мбар из рабочей области переносить сюда нельзя: она больше проверяемого давления. Комплект выбирают по паспортным характеристикам для обеих задач.

Сухая камера с азотом: наблюдение за откачкой

Во втором учебном случае записывают снижение абсолютного давления от 1 до 0,01 мбар в сухой камере с азотом. Технологический допуск на выдержку не задан. Это наблюдение за откачкой; точное регулирование смеси здесь не требуется.

Пирани рассматривают, если его паспорт подтверждает диапазон и приемлемую для наблюдения погрешность. Проверяют газ градуировки, скорость обновления и запись данных.[3][5] Для графика от начала откачки с атмосферного давления дополнительно проверяют верхнюю часть диапазона: название «Пирани» не подтверждает её охват.

После сборки сравнивают индикацию и запись в одинаковых единицах, проверяют реакцию на откачку и напуск. Так проверяют подключение и регистрацию. Проба не заменяет калибровку: погрешность подтверждают отдельно по согласованной методике.

Что включить в спецификацию

В спецификации свяжите требования с каждым узлом измерительного комплекта. Таблица ниже служит формой для подбора; готовая комплектация конкретной камеры в ней не задана.

Для строки «точность» уточните единицу и условия: относится ли погрешность к показанию или к пределу диапазона, на каком участке и при какой температуре она нормирована.[6] Для автоматического цикла согласуют поведение системы при обрыве датчика или выходе показания за диапазон.

Для подбора комплекта можно использовать раздел «Вакуумметры». К запросу приложите рабочие давления, состав среды, требуемую ошибку измерения и фотографию порта камеры. Состав поставки, доступность исполнения и срок нужно подтвердить отдельно.
