Вакуумная камера для проверки герметичности: задача заказчика
Нужно было получить герметичный рабочий объём, в котором можно воспроизводимо проверять изделия под вакуумом. Камера должна была не просто создавать разрежение, а быть частью понятной операции: установить изделие, закрыть объём, подключить вакуумную линию, выдержать согласованный режим и оценить результат по методике заказчика.
Вакуумная камера проектируется вместе с оснасткой и рабочим циклом. На конструкцию влияют габариты проверяемого изделия, способ установки, доступ оператора, расположение подключения, последовательность загрузки и критерий «годен / не годен». Поэтому вместе с камерой предусмотрели отдельную кольцевую опору на трёх регулируемых элементах.
Нужно проверить на герметичность ваше изделие?
Передать фото и задачу инженеруКак ТЗ превратилось в конструкцию

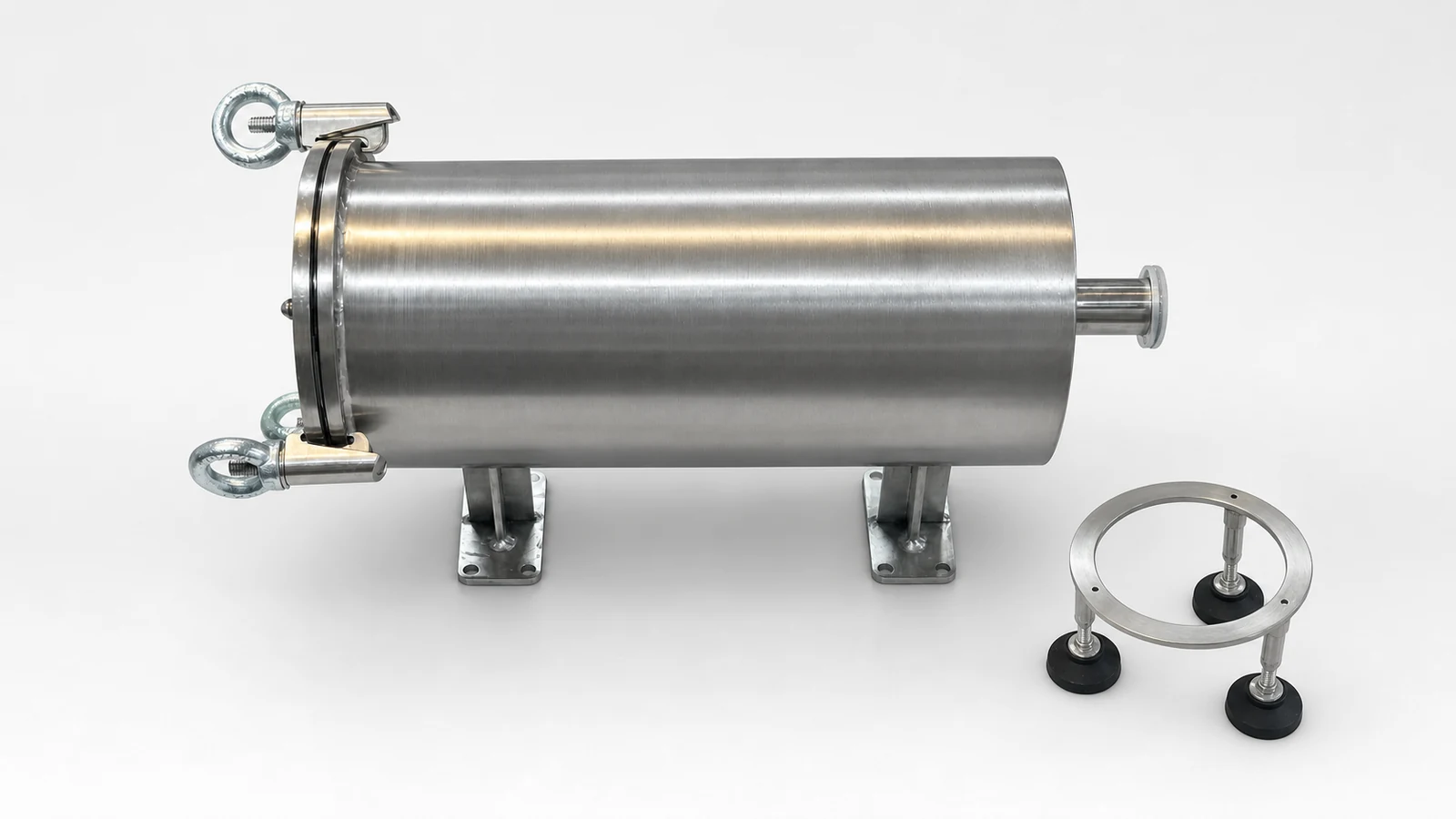

По фотографиям готового изделия видны основные элементы, которые отвечают за рабочий цикл:
- цилиндрический корпус из нержавеющей стали формирует замкнутый объём;

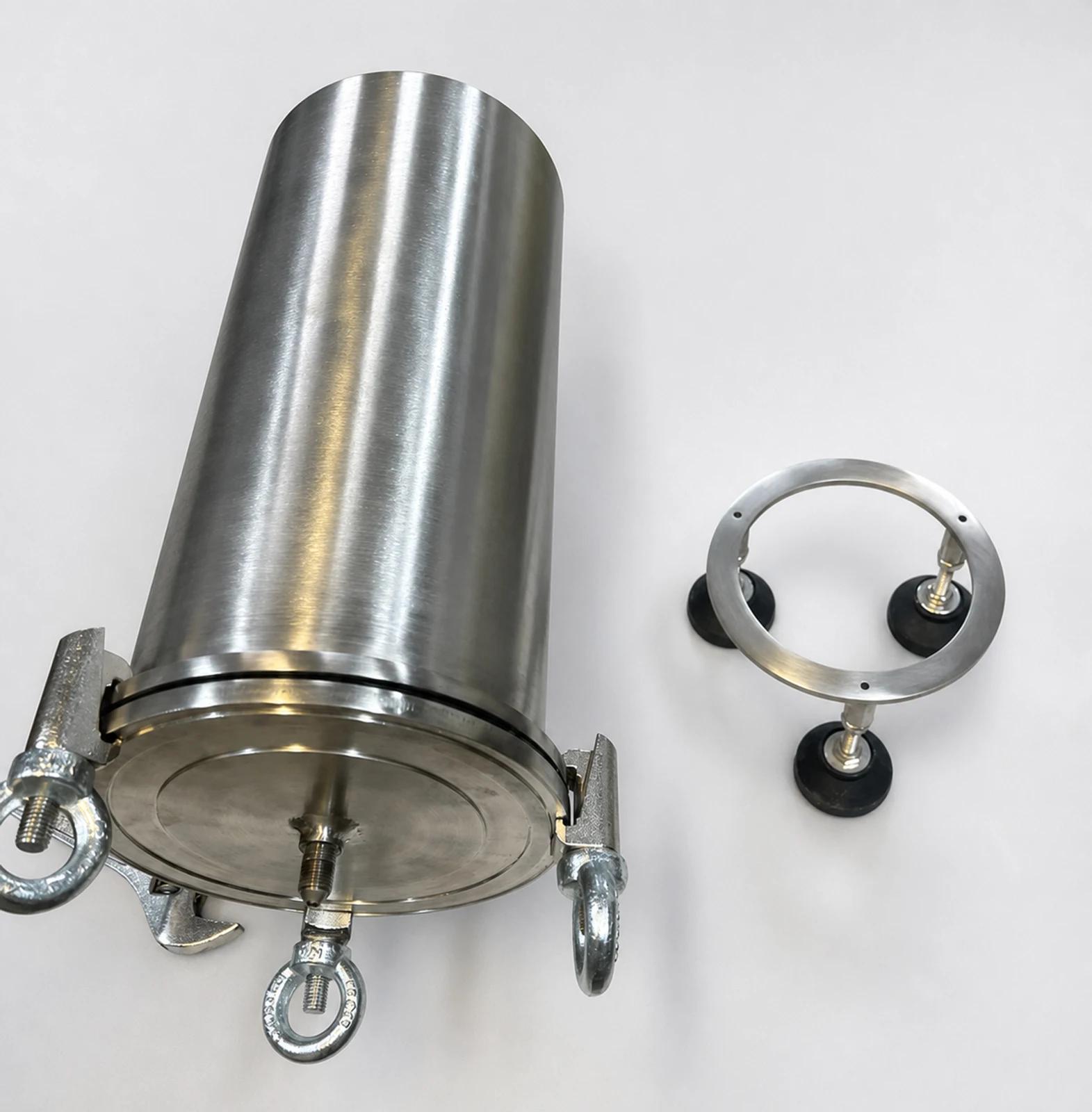

- съёмная торцевая крышка открывает доступ для загрузки;
- механические зажимы распределены по окружности фланца;
- уплотнение находится между крышкой и корпусом;

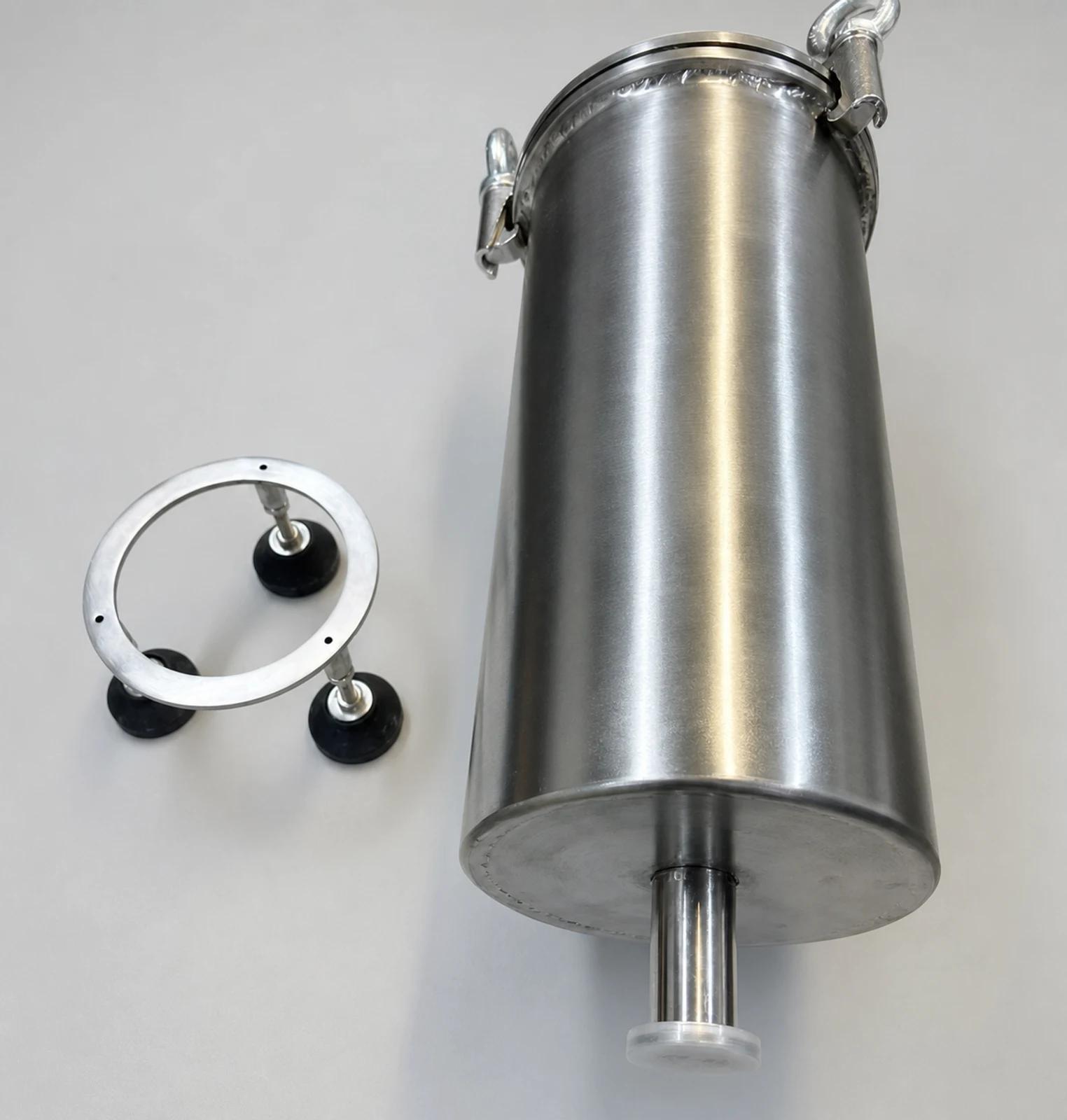

- патрубок соединяет камеру с вакуумным контуром;
- две опоры фиксируют положение корпуса на рабочей поверхности;
- отдельная кольцевая оснастка задаёт устойчивое положение проверяемого изделия.
Конкретное число зажимов, тип уплотнения и параметры патрубка выбирают не по фотографии, а по расчёту и согласованному ТЗ. В публичном кейсе эти параметры намеренно не подменены предположениями.
Эскиз компоновки
Эскиз показывает корпус, крышку, опоры, вакуумное подключение и отдельную оснастку. Рабочие размеры, допуски, материал уплотнения и режим откачки остаются в конструкторской документации проекта.
Как проходит проверка герметичности
Установить изделие
Изделие размещают на согласованной оснастке, проверяют его положение и доступ к необходимым соединениям.Закрыть камеру
Крышку устанавливают на уплотнение и равномерно фиксируют механическими зажимами.Создать испытательный режим
Вакуумную линию подключают к патрубку и выводят систему на параметры, заданные методикой проверки.Выдержать и оценить
Сигнал, давление или их изменение сравнивают с заранее установленным критерием годности.Выполнить напуск
После завершения цикла давление безопасно выравнивают, открывают крышку и снимают изделие.
Вакуумная камера создаёт контролируемый объём, но сама по себе не определяет чувствительность проверки. Целевое давление, время выдержки, приборы и допустимое изменение сигнала должны быть зафиксированы в ТЗ или программе испытаний.
Что получилось
Торцевая загрузка оставляет рабочую часть доступной, зажимы позволяют фиксировать крышку по окружности, а патрубок связывает объём с вакуумной системой. Отдельная оснастка задаёт положение изделия внутри рабочего процесса.
Фото фиксируют именно результат производства. Они не заменяют протокол испытаний: числовые значения вакуума, длительность цикла и критерии приёмки относятся к методике заказчика и в открытом кейсе не раскрываются.
Что указать в ТЗ на похожую камеру
- фото или чертёж изделия и его максимальные габариты;
- масса изделия и способ установки;
- требуемая схема проверки герметичности;
- целевой вакуум или описанный технологический результат;
- время одного цикла и количество проверок за смену;
- точки подключения и необходимые вводы;
- критерий годности и формат фиксации результата;
- ограничения по месту установки, очистке и обслуживанию.
Если часть параметров неизвестна, их можно оставить вопросами для инженерной проработки. Это безопаснее, чем заранее назначать случайный насос, уплотнение или глубину вакуума.
