Камера не достигает рабочего давления: что проверить до замены насоса

Если вакуумная камера не набирает вакуум, сначала проверяют измерение и условия откачки. Давление может оставаться высоким из-за поступления газа в камеру или сопротивления линии; ошибаться может и вакуумметр. В перечень причин Leybold входят загрязнение и негерметичность системы, состояние насоса, дефект измерителя и ограничение прохода линии. Замена насоса устранит не каждую из этих причин.[1]

Если камера перестала выполнять прежний цикл, ищут изменения относительно исправного состояния. Если заданный режим ещё ни разу не достигался, проверяют также соответствие всей системы процессу.

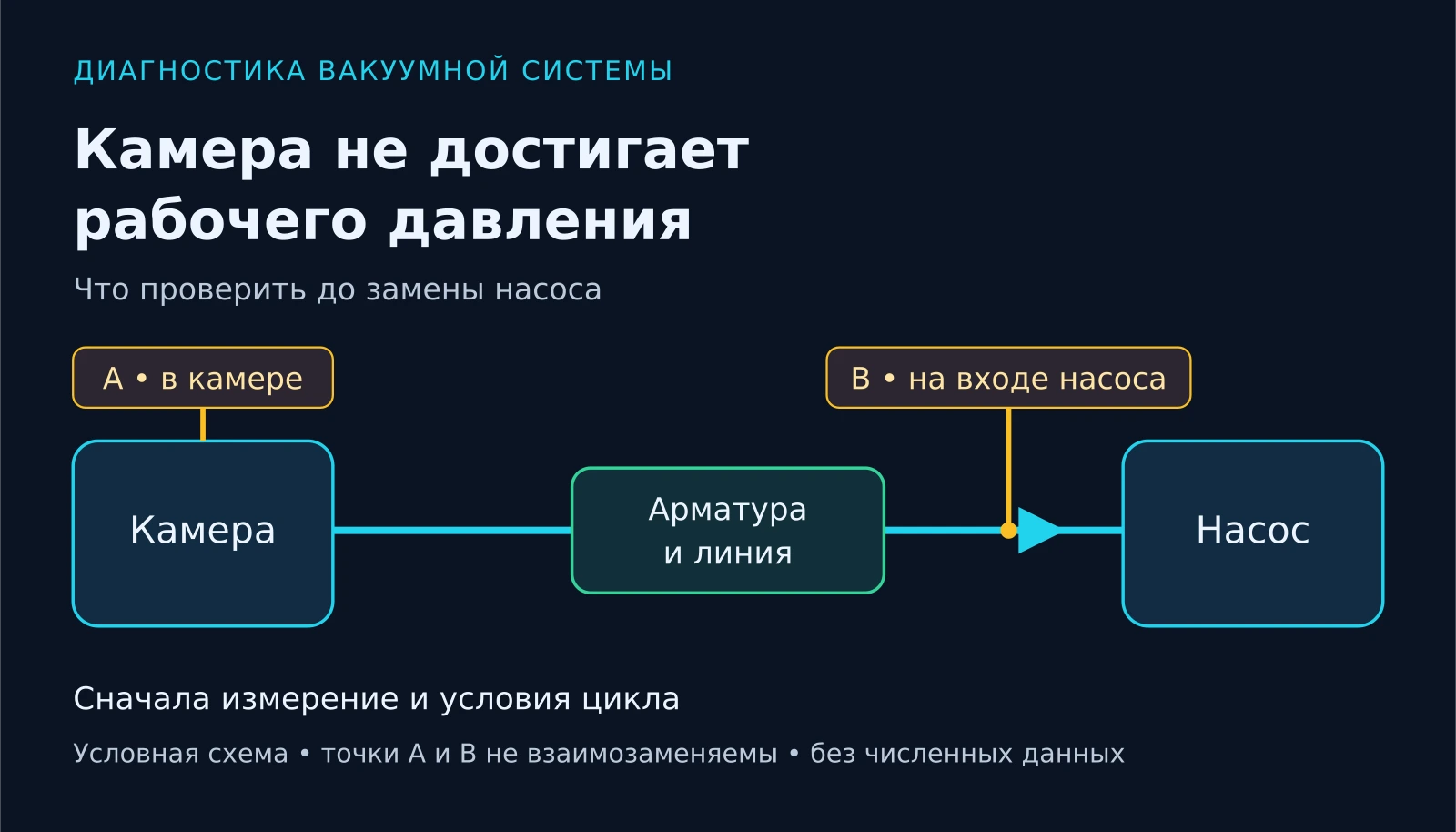

Авторская условная схема: давление в камере и на входе насоса относится к разным точкам системы. Численных результатов испытаний на изображении нет.

Сначала зафиксировать режим и границы проверки

Для диагностики нужны рабочее абсолютное давление в камере, допустимое время откачки до него и условия загрузки. В камере с материалом давление может быть выше паспортного предела насоса: линия сопротивляется потоку, а стенки и загрузка могут выделять газ.[2][3] Расчётные различия разобраны в статье о подборе вакуумного насоса для камеры.

Запишите изменения: материал, температура, простой, оснастка, шланг, фильтр, обслуживание насоса или настройки управления. Сверьте рецепт и состояния клапанов со штатной схемой.

Все проверки с переключением арматуры выполняет уполномоченный специалист по инструкции конкретной установки. Здесь рассматриваются наблюдения и предусмотренные изготовителем диагностические режимы на штатных клапанах и измерительных портах. Если безопасное отсечение не предусмотрено, этот этап пропускают и обращаются к изготовителю или обслуживающей организации.

Нельзя разбирать соединения под вакуумом, обходить блокировки, перекрывать выхлоп насоса или испытывать вакуумную камеру сжатым воздухом. Не применяйте для поиска течи горючие жидкости, растворители, открытое пламя или самодельные криогенные ловушки. Осмотр открытой камеры допустим только после штатного завершения цикла, подтверждённого выравнивания давления и безопасной изоляции оборудования по его руководству.

Убедиться, что прибор измеряет нужное давление

Уточните тип датчика, его диапазон, погрешность в рабочей точке, единицы и вид давления. Абсолютное давление отсчитывается от полного вакуума, относительное - от окружающей атмосферы. Запись «почти минус одна атмосфера» нельзя напрямую сравнивать с малым абсолютным давлением из паспорта.[7]

Проверьте место подключения: датчик на насосной стороне закрытого отсечного клапана не измеряет давление в камере. Низкое давление возле насоса ещё не означает, что камера достигла рабочего режима. Сравнивайте показания из обозначенных точек при известном состоянии клапанов.[2]

У датчика Пирани давление определяется по теплообмену нагретого элемента с газом. Показание зависит от состава газа; шкала обычно относится к азоту или воздуху. При переходе от сухого воздуха к парам процесса прежнее показание нельзя без проверки трактовать как то же истинное давление.[4]

По руководству прибора проверяют чистоту головки, подключение, настройки контроллера и калибровку. Для сверки нужен штатно подключённый контрольный прибор с подходящими диапазоном и точностью. Настраивать нуль по желаемому результату нельзя.

Проверить путь газа от камеры к насосу

Газ проходит через патрубок, клапан, шланг и защитные элементы. Их способность пропускать поток называют проводимостью; она зависит от геометрии, газа и режима течения. Сопротивление тракта снижает эффективную быстроту откачки у камеры по сравнению с быстротой на входе насоса.[2]

Схема связей, не монтажный чертёж. A измеряет давление со стороны камеры, B расположен у входа насоса. При штатном отсечении A остаётся соединён с камерой. Состав защиты и порядок переключения определяет изготовитель; рисунок не задаёт положения клапанов.

Без разборки сверяют линию с документацией: проверяют перегибы и деформацию шланга, новые узкие переходники, положение клапана. Ловушку и фильтр проверяют только разрешённым способом. Удалять защитный элемент ради снижения показания нельзя: в насос могут попасть жидкость или загрязнения.

Если при открытом тракте давление у насоса заметно ниже, чем в камере, проверяют сопротивление линии и газовую нагрузку камеры. Один перепад не доказывает засорение фильтра. Учитывают погрешность приборов; универсального допустимого перепада для всех установок нет.[2][4]

Отделить проверку насоса от проверки камеры

Leybold предлагает проверить, достигает ли насосная система предельного давления отдельно от откачиваемого сосуда.[1] На установке для этого используют только предусмотренный изготовителем режим. Если после закрытия клапана возле камеры на стороне насоса остаются линия, ловушка и соединения, проверка охватывает весь этот участок. Неудовлетворительное показание ещё не указывает на неисправность самого насоса.

Специалист определяет проверяемый объём и точку измерения. По руководству насоса сверяет прогрев, среду, газобалласт, состояние масла для маслозаполненной модели и требования к выхлопу. Демонтаж или установка специальной заглушки выходят за рамки этой инструкции.

Газобалласт помогает избежать конденсации откачиваемых паров внутри насоса в пределах допустимой паровой нагрузки. Конденсат ухудшает свойства масла.[5] Режим газобалласта выбирают по среде и руководству модели; произвольно менять его ради меньшего показания нельзя.

Низкое давление на изолированном участке ещё не подтверждает достаточную быстроту откачки под нагрузкой. Если давление не соответствует требованиям, проверяют измеритель, соединения, загрязнение и режим работы. При перегреве, срабатывании защиты или ненормальной работе проверку прекращают и действуют по руководству.

Что показывает камера после отсечения

Если установка допускает такую пробу, специалист откачивает подготовленную камеру и выполняет штатное отсечение от насоса. Датчик остаётся со стороны камеры. В журнале фиксируют момент закрытия и последующие показания; насос и остальные узлы работают в режиме, установленном изготовителем. Напуск не заменяет отсечение.

Рост давления сам по себе не доказывает течь. Воздух может поступать через неплотность, но газ также выделяется со стенок и уплотнений; влага и летучие вещества дают пары. Показание меняется и при изменении температуры. Сам отсечной клапан тоже входит в границу проверяемого объёма.[3][6]

Leybold описывает сравнение повторных проб после дополнительной откачки. Более медленный рост давления согласуется с уменьшением газовыделения; сходный рост при сопоставимых условиях позволяет продолжить поиск устойчивого поступления газа. Течь и газовыделение могут действовать одновременно, и по одной кривой разделить их бывает невозможно.[6]

Проба сужает поиск. По росту давления нельзя определить утечку без проверки других вкладов; для локализации дефекта или подтверждения нормы герметичности нужна отдельная согласованная методика.

При разрешённом осмотре открытой камеры проверяют посадку уплотнения, уплотняемые поверхности, вводы и следы загрязнения. Волокно на разъёме и повреждённая поверхность требуют разных действий. Не пытайтесь компенсировать повреждение увеличением затяжки или добавлением произвольной смазки: порядок обслуживания задаёт изготовитель.[1][3]

Сравнить подготовленную камеру и рабочую загрузку

Для контрольного цикла используют подготовленную камеру без материала, с оговорённой оснасткой. Поверхности и уплотнения продолжают влиять на откачку. Связанная с поверхностями вода постепенно выделяется под вакуумом; этот процесс отличается от поступления воздуха через открытый дефект.[3]

Если контрольный цикл выполняется, а рабочий нет, проверяют состав и массу загрузки, её температуру, подготовку и время до начала откачки. Влага и летучие компоненты создают дополнительную паровую нагрузку; изменение давления при такой загрузке ещё не указывает на ухудшение работы насоса.[3][5]

Не увеличивайте нагрев и не продолжайте цикл дольше разрешённого ради снижения давления. Это может изменить обработку материала и условия поступления паров в насос. Проверьте, согласованы ли технология, защита насоса и откачная способность системы.

Журнал давления и времени вместо одного показания

Заполняйте журнал фактическими наблюдениями. Для каждого этапа отметьте начало отсчёта: запуск откачки или начало отдельной пробы после отсечения. Частоту записи выбирают по скорости процесса и возможностям регистрации.

Обозначение abs означает абсолютное давление. Выберите одну единицу для всего журнала. Если прибор выдаёт газозависимое показание в пересчёте на азот, явно отметьте это рядом с моделью датчика. Число за пределами измерительного диапазона не записывают как достоверное давление.[4]

К журналу приложите схему, идентификаторы оборудования и сведения о подготовке. Сохраните уставку, разрешённую длительность этапа и прежний исправный цикл, если он есть. После согласованного изменения повторите сопоставимый цикл: случайные конечные показания для сравнения не подходят.

Учебный сценарий: смена материала

Допустим, после смены материала камера перестала выходить на рабочее давление. Это условная ситуация без численных результатов. Сначала сверяют рецепт и измерение, затем по разрешённой программе сравнивают подготовленную камеру и рабочую загрузку. Данные сохраняют раздельно.

Если подготовленная камера достигает режима, а загруженная нет, проверяют газовую нагрузку материала. Если обе конфигурации не выполняют цикл, исследуют общий тракт и насосный участок. Если контрольный прибор не подтверждает исходное показание, сначала выясняют причину расхождения. Эти результаты определяют следующий шаг проверки, но не указывают на конкретную неисправную деталь.

Когда возвращаться к подбору оборудования

Решение о замене принимают после проверки измерения и локализации причины. Если насос не выполняет требования руководства в предусмотренной проверочной конфигурации, обслуживание или замену согласуют с ответственным специалистом. Если насос исправен, но система не справляется с новой газовой нагрузкой, пересчитывают линию, защиту и насос вместе.[1][2][3]

При подготовке спецификации можно свериться с разделом вакуумного оборудования и компонентов на m-drives.ru. Совместимость выбранных позиций с существующей установкой проверяют отдельно.

Если нужна новая камера или иной состав системы, передайте задачу на vaccam.ru. Приложите схему, журнал абсолютного давления и времени, сведения о загрузке и сохраняемых узлах. По обслуживанию действующей установки обращайтесь к её изготовителю или обслуживающей организации.

Источники

[1] Leybold. Vacuum pump maintenance general troubleshooting. Онлайн-редакция без номера версии; раздел Causes of faults when the desired ultimate pressure is not achieved or is achieved too slowly.

[2] Leybold. How is conductance in vacuum calculated? Онлайн-редакция без номера версии; разделы Calculating conductance values и Conductance for piping and orifices.

[3] Pfeiffer Vacuum. Vacuum Technology and Know-How. Онлайн-редакция без номера версии; глава 1.3 Influences in real vacuum systems, разделы Contamination, Condensation and vaporization, Desorption, diffusion, permeation and leaks.

[4] Leybold. How do indirect pressure vacuum gauges work. Онлайн-редакция без номера версии; разделы Vacuum gauges with gas-dependent pressure reading и Thermal conductivity vacuum gauges.

[5] Leybold. What is a gas ballast and how does it work? Онлайн-редакция без номера версии; разделы Benefits of a gas ballast и Operating principle.

[6] Leybold. How to detect a leak using pressure differential tests. Онлайн-редакция без номера версии; раздел Pressure rise test. Из раздела Pressure drop test использована только оговорка о влиянии температуры; метод испытания избыточным давлением здесь не применяется.

[7] Leybold. How is vacuum pressure measured? Онлайн-редакция без номера версии; раздел Units of pressure and their definition.
